再考 PIC16F57 USBIO

前回ご紹介したPIC16F5XのUSBIOモジュールですが、「でかいな！！」というのが実感です。
これはデバイス自体が大きいことと、プルアップ抵抗を外付けしていることが原因ですが・・・

そこで、今回幅狭(300mil)のPIC16F57を用いてモジュールの小型化を検討しました。
基板の横幅はPIC16F505のモジュールと同じになり、わずかですが小型化することができましたのでご紹介します。
（ジャンパの数を増やせばもうひと孔分幅を縮められます。）

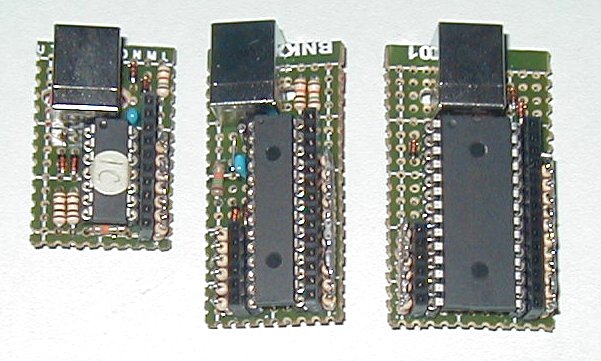

○体格比較　左：PIC16F505　中：PIC16F57(300mil)　右PIC16F57(600mil)

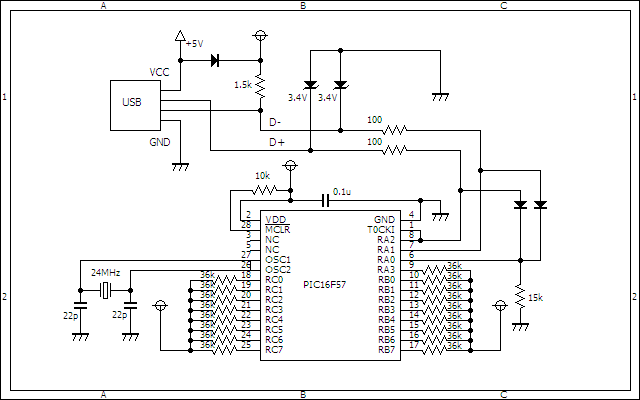

○回路図

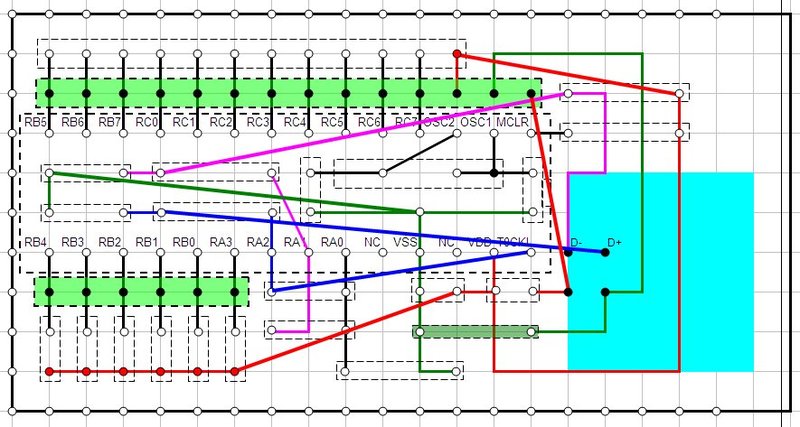

○配線図

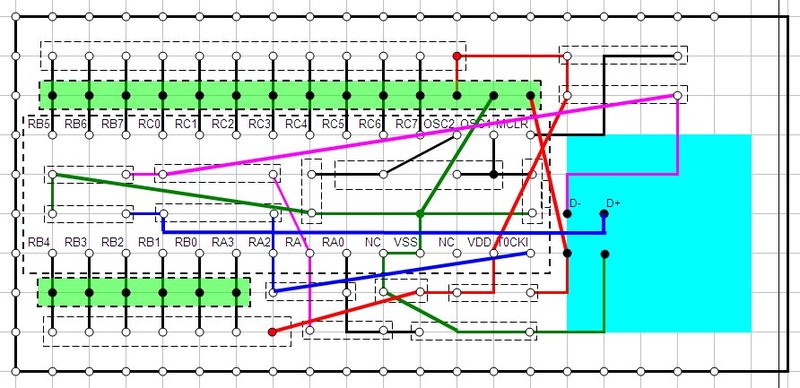

2017.11.17 追記。　更に小型化した配線図を追加



小型化にあたり、USB信号線のポート割り付けを前回から変更しています。
　RA0　汎用入出力　→　SE０（D+とDｰの論理和）
　RA1　D+　　　　 →　D-
　RA2　D-　　　　　→　D+
　RA3　SE0　　　　→　汎用入出力

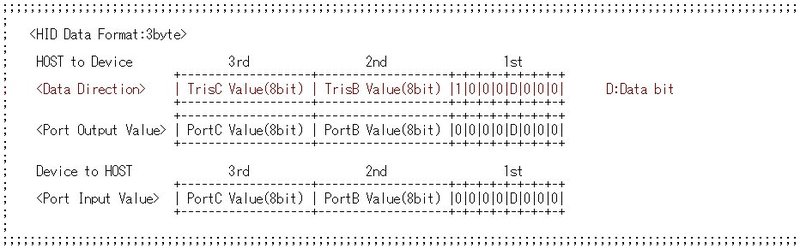

ポートの割り付け変更に伴い、HIDのデータ転送フォーマットも変更されます。

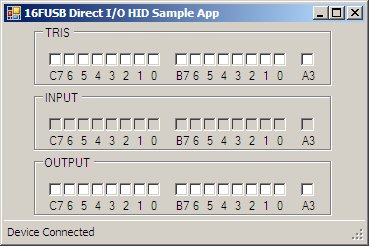

○ホストプログラム　AポートがA0からA3に変更されています。




ダウンロードはこちらから

https://drive.google.com/file/d/15NaI831vIkpz30gRLNdENyLtrVTiMfNh/view?usp=sharing
