PIC16F5XX USBIO

以前PIC16F5X USBIOのページに記載したPIC16F505/506、PIC16F57、PIC16F570に加えて、
エンハンスドベースラインのPIC16F5XXについてもUSBIOのモジュール化を行いましたのでご紹介します。

モジュール化したデバイスはPIC16F527、PIC16F570の二種類です。
それぞれ15、19bitのI/Oが使用できます。

上記二種類のデバイスは割り込みが使用できますので、従来のPIC16F5Xのデバイスよりも安定して動作します。
特にPIC16F570は同一体格のPIC16F57よりも多くI/Oが使用できます。（PIC16F57のI/Oは17bit）

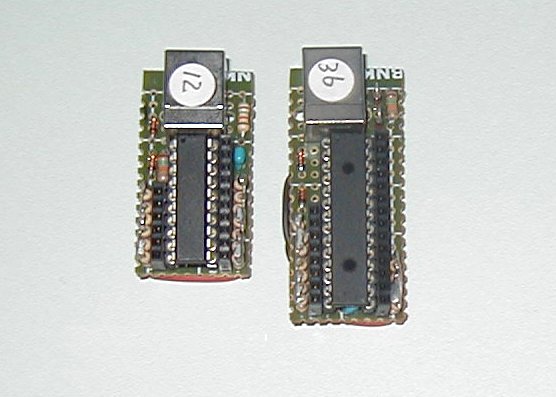

○各モジュールの体格比較（左からPIC16F527、PIC16F570）


PIC16F570に関しては、以前にUSBIOの動作テストに使用していました。
エンハンスドベースラインの割り込みにに関しては続6 8ピンPICでUSB PIC16F570_USBIOのページで解説しています。

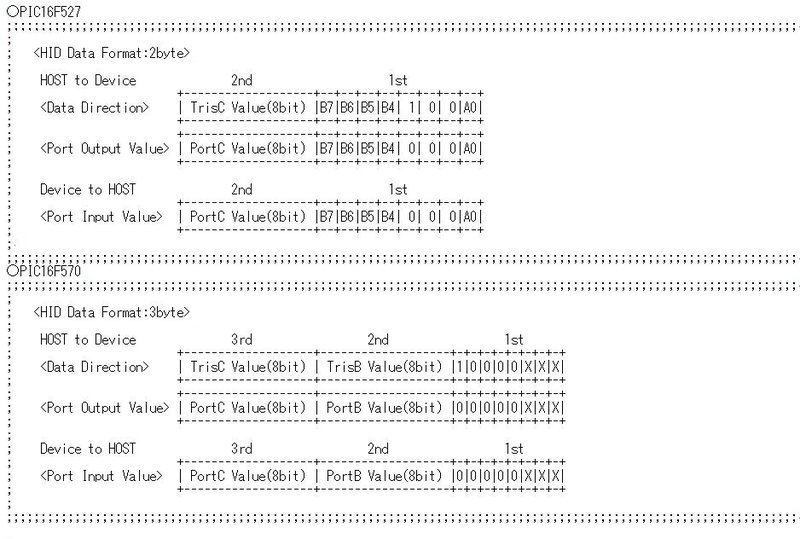

○HIDデータ転送フォーマット
PIC16F527は転送量2バイトで最初のデータの3ビット目がTrisデータとPortデータの識別に使用されます。
PIC16F527のPORTBは4bit(4567ビット目)、PORTAは1bitのみ使用(０ビット目)
PIC16F570は転送量3バイトで最初のデータの7ビット目がTrisデータとPortデータの識別に使用されます。
PIC16F570のPORTAは4bit使用(012ビット目)


○PIC16F527、PIC16F570モジュールの回路図
モジュール化にあたり、各I/Oポートを36kΩの抵抗で弱プルアップしています。
（PIC16F527は、PORTAをプルアップのできますが、使用せずにRA0のみ36kΩの抵抗を接続しています。）
（PIC16F570は、PORTBをプルアップのできるため36kΩの抵抗は不要。）
Trisを入力に設定したときに、オープン時の入力レベルは"High"となります。

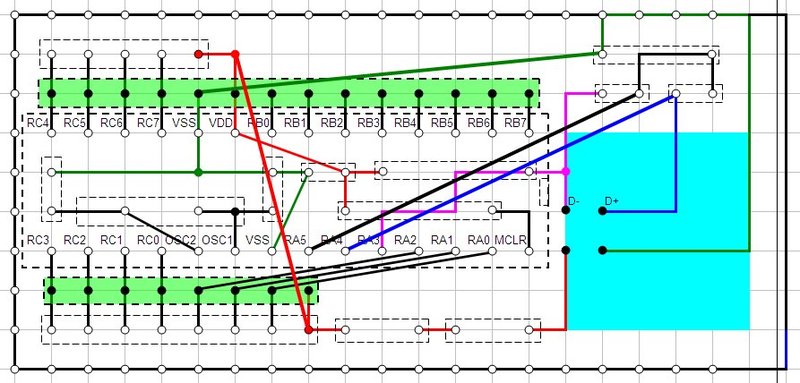

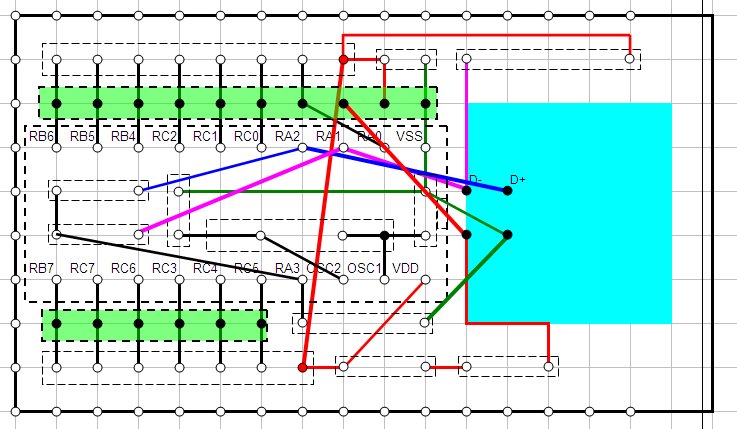

○PIC16F527、PIC16F570モジュールの配線図（裏面）

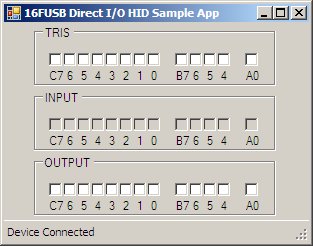

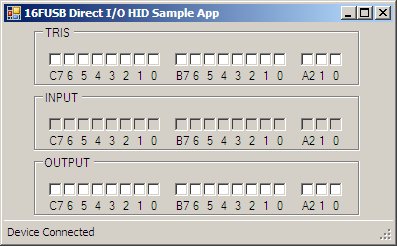

○ホストプログラム（左PIC16F527、右PIC16F570）
　　
USBIO起動時には全てのポートが出力ポート(Lowレベル)に設定されています。
上段のTRISのboxにチェックを入れると該当するポートが入力ポートとなり、
信号レベルが中段のINPUTのチェックboxにモニタされます。
ポートが出力に設定されている場合、下段のOUTPUTのboxにチェックを入れると該当するポートがHighレベルに設定されます。




ダウンロードはこちらから

https://drive.google.com/file/d/1-EdM0fA38zZ4D0XVwjwKGqsf9ggDl4GW/view?usp=sharing
