PIC16F18857をPICKIT2で焼く
前回PICKIT2でPIC16F18313に書き込む方法を記載しました。
今回はPICKIT2でPIC16F18857に書き込む方法を検討します。
最初に結論を言いますと、PICKIT2でflash/EEPROMともPIC16F18857に書き込むことは可能です。
条件としては、①ホスト側のPICkit2_PCAppSource_V2_61に最小限手を加え、再コンパイルする必要がある。
②14個の新しいスクリプトをpk2devicefile.datに加える必要がある。
2018.01.19追記 問題解決しました。
ただし、現状で1つ問題があります。PIC16F18857に書き込んだ後、PICKIT2を終了させ、PICKIT2を再度立ち上げて、
書き込んだPIC16F18857を読み出すと、flashメモリの内容が、(0x0000から0x5FFFの領域で)正しく読み出せない。
もし、このページを訪問された方で、何かお気づきの点がありましたら、お教えください。
(当方、Cのプログラムは不得手なため。)
<PIC16F18313とPIC16F18857のICSPコマンドの違いと相似点>

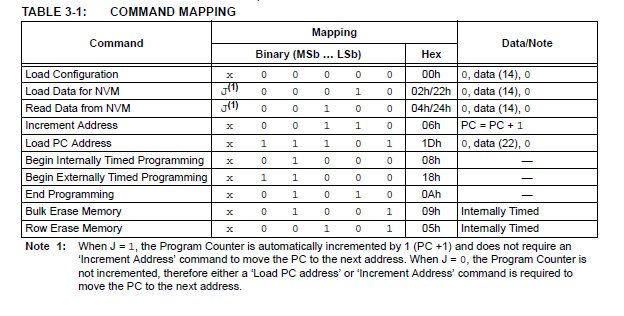

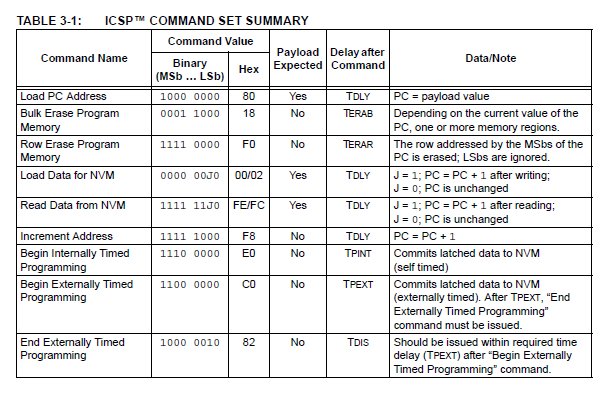

以下にPIC16F18313とPIC16F18857のICSPコマンドを比較します。(上段:PIC16F18313、下段:PIC16F18857)


PIC16F18857での相違点
①Load Configuration コマンドの廃止。
②全てのコマンド長さが6bitから8bitに変更。
③全てのコマンドのHEX値が変更。
④コマンド/ペイロードの入出力順がLSBファーストからMSBファーストに変更。
⑤全てのペイロードサイズが24bitに変更。

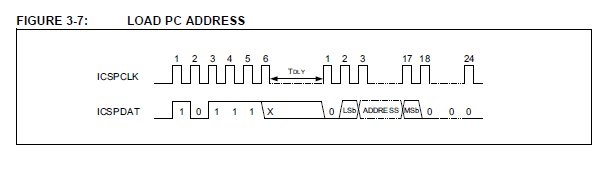

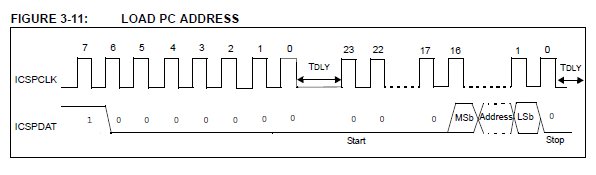

以下にPIC16F18313とPIC16F18857のLoad PC Adressコマンドを比較します。
(上段:PIC16F18313、下段:PIC16F18857)


この比較で特筆すべきは、アドレス長を22bitとみなすと、MSBファースト/LSBファーストの違いがあるものの、
ペイロードの形が "0"+アドレス本体+"0" となっていることです。

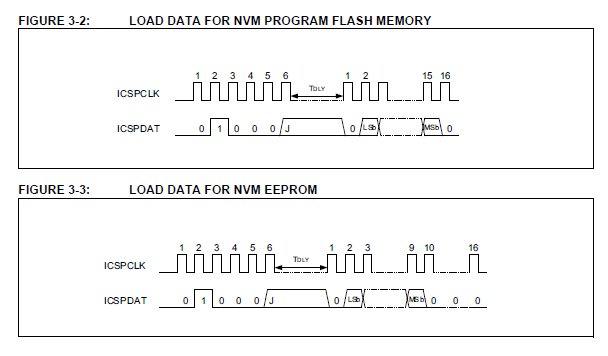

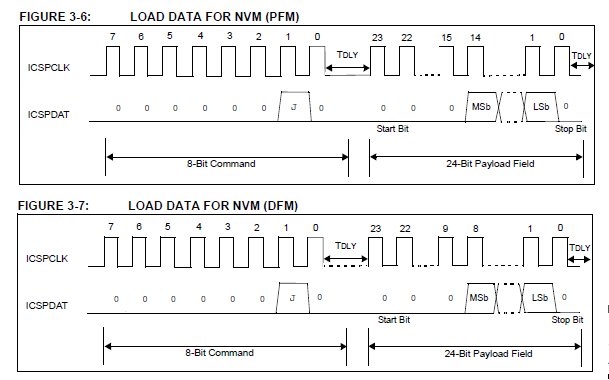

次にPIC16F18313とPIC16F18857のLoad for NVMコマンドを比較します。
(上段:PIC16F18313、下段:PIC16F18857)

----------------------------------------------------------------------------------------------------------

この比較でもやはり、ペイロード長、MSBファースト/LSBファーストの違いがあるものの、
ペイロードの形が "0"+データ本体+"0" となっています。
以上2点の相似点をうまく利用し、MSBファースト/LSBファーストの違いを考慮すれば、
PIC16F18857にも書き込み可能と考えました。以下pickit2で書き込む方法について考察します。
<PIC16F18313とPIC16F18857のICSPコマンドの相似点を利用した書き込み方法1>
○PIC16F18857のスクリプトをPIC16F18313のように記述、バッファーを2個使用。
①Load PC Adressコマンド
PIC16F18313のLoad PC Adressのスクリプトは以下のようでした。
AAEE BB06 BB1D AAF2 BB00 AAF2 BBE0 AAF2 BB01
EE 1D 06 WRITE_BITS_LITERAL 1D 06 //Load PC Address(1D)
F2 00 WRITE_BYTE_LITERAL 00 //Adress L 0xF000*2 = 0x01E000
F2 E0 WRITE_BYTE_LITERAL E0 //Adress H
F2 01 WRITE_BYTE_LITERAL 01 //Adress U
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB01 AAE7 BB01 AAF2 BB80 AAF2 BB07 AAF2 BB00
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address(80)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 80 WRITE_BYTE_LITERAL 80 //1000.0000 -> 0000.0001 0x01 //Adress U
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 0xE0 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
②Load for NVMコマンド
PIC16F18313のLoad for NVMのスクリプトは以下のようでした。
AAEE BB06 BB02 AAF1 AAF1
EE 02 06 WRITE_BITS_LITERAL 02 06 //Load for NVM(02)
F1 WRITE_BYTE_BUFFER //Data L
F1 WRITE_BYTE_BUFFER //Data H
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB00 AAE7 BB01 AAF2 BB00 AAF1 AAF1
F2 00 WRITE_BYTE_LITERAL 00 //0000.0000 -> 0000.0000 Load for NVM(00)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 00 WRITE_BYTE_LITERAL 00 //Data U *0を書き込み
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
③Read from NVMコマンド
PIC16F18313のLoad for NVMのスクリプトは以下のようでした。
AAEE BB06 BB04 AAF0 AAF0
EE 04 06 WRITE_BITS_LITERAL 04 06 //Read from NVM(04)
F0 READ_BYTE_BUFFER //Data L
F0 READ_BYTE_BUFFER //Data H
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB3F AAE7 BB01 AAEF AAF0 AAF0
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM(FC)
E7 01 DELAY_SHORT 01
EF READ_BYTE //Data U *空読み(バッファーにストアしない)
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
④その他のコマンド
LAB<-->MSB のみ並び替え
F2 18 WRITE_BYTE_LITERAL 18 //0001.1000 -> 0001.1000 Bulk Erase Memory(18)
F2 0F WRITE_BYTE_LITERAL 0F //0000.1111 -> 1111.0000 Raw Erase Memory(F0)
F2 1F WRITE_BYTE_LITERAL 1F //0001.1111 -> 1111.1000 Increment Address(F8)
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 Begin Program(E0)
<PIC16F18313とPIC16F18857のICSPコマンドの相似点を利用した書き込み方法2>
○ホスト側の変更例: バッファーの入れ替えとビットリバース
public static void ReadConfigOutsideProgMem()
{
RunScript(KONST.PROG_ENTRY, 1);
RunScript(KONST.CONFIG_RD, 1);
UploadData();
RunScript(KONST.PROG_EXIT, 1);
int configWords = DevFile.PartsList[ActivePart].ConfigWords;
int bufferIndex = 2; // report starts on index 1, which is #bytes uploaded.
for (int word = 0; word < configWords; word++)
{
uint config = (uint)Usb_read_array[bufferIndex++];
config |= (uint)Usb_read_array[bufferIndex++] << 8;
//$$$Bequest333
if (DevFile.Families[GetActiveFamily()].FamilyName == "Midrange/1.8V Min MSB1st")
{
config = reverse16Bits(config);
}
//$$$
if (DevFile.Families[GetActiveFamily()].ProgMemShift > 0)
{
config = (config >> 1) & DevFile.Families[GetActiveFamily()].BlankValue;
}
DeviceBuffers.ConfigWords[word] = config;
}
}
----------------------------------------------------------------------------------------------------------
if (DevFile.Families[GetActiveFamily()].ProgMemShift > 0)
{ // baseline & midrange
configWord |= (~(uint)DevFile.PartsList[ActivePart].ConfigMasks[i] & ~DevFile.PartsList[ActivePart].BandGapMask);
if (!FamilyIsMCP())
configWord &= DevFile.Families[GetActiveFamily()].BlankValue;
configWord = configWord << 1;
}
//$$$Bequest333
if (DevFile.Families[GetActiveFamily()].FamilyName == "Midrange/1.8V Min MSB1st")
{
configWord = reverse16Bits(configWord);
}
//$$$
configBuffer[j++] = (byte)(configWord & 0xFF);
configBuffer[j++] = (byte)((configWord >> 8) & 0xFF);
checksumPk2Go += (byte)(configWord & 0xFF);
checksumPk2Go += (byte)((configWord >> 8) & 0xFF);
----------------------------------------------------------------------------------------------------------
//$$$Bequest333
private static uint reverse16Bits(uint v)
{
v = ((v & 0x0000ff00) >> 8) | ((v & 0x000000ff) << 8);
v = ((v & 0x0000f0f0) >> 4) | ((v & 0x00000f0f) << 4);
v = ((v & 0x0000cccc) >> 2) | ((v & 0x00003333) << 2);
v = ((v & 0x0000aaaa) >> 1) | ((v & 0x00005555) << 1);
return v;
}
//$$$
長くなりましたのでその2に続きます

今回はPICKIT2でPIC16F18857に書き込む方法を検討します。
最初に結論を言いますと、PICKIT2でflash/EEPROMともPIC16F18857に書き込むことは可能です。
条件としては、①ホスト側のPICkit2_PCAppSource_V2_61に最小限手を加え、再コンパイルする必要がある。
②14個の新しいスクリプトをpk2devicefile.datに加える必要がある。
2018.01.19追記 問題解決しました。
書き込んだPIC16F18857を読み出すと、flashメモリの内容が、(0x0000から0x5FFFの領域で)正しく読み出せない。
(当方、Cのプログラムは不得手なため。)
<PIC16F18313とPIC16F18857のICSPコマンドの違いと相似点>
以下にPIC16F18313とPIC16F18857のICSPコマンドを比較します。(上段:PIC16F18313、下段:PIC16F18857)


PIC16F18857での相違点
①Load Configuration コマンドの廃止。
②全てのコマンド長さが6bitから8bitに変更。
③全てのコマンドのHEX値が変更。
④コマンド/ペイロードの入出力順がLSBファーストからMSBファーストに変更。
⑤全てのペイロードサイズが24bitに変更。
以下にPIC16F18313とPIC16F18857のLoad PC Adressコマンドを比較します。
(上段:PIC16F18313、下段:PIC16F18857)


この比較で特筆すべきは、アドレス長を22bitとみなすと、MSBファースト/LSBファーストの違いがあるものの、
ペイロードの形が "0"+アドレス本体+"0" となっていることです。
次にPIC16F18313とPIC16F18857のLoad for NVMコマンドを比較します。
(上段:PIC16F18313、下段:PIC16F18857)

----------------------------------------------------------------------------------------------------------

この比較でもやはり、ペイロード長、MSBファースト/LSBファーストの違いがあるものの、
ペイロードの形が "0"+データ本体+"0" となっています。
以上2点の相似点をうまく利用し、MSBファースト/LSBファーストの違いを考慮すれば、
PIC16F18857にも書き込み可能と考えました。以下pickit2で書き込む方法について考察します。
<PIC16F18313とPIC16F18857のICSPコマンドの相似点を利用した書き込み方法1>
○PIC16F18857のスクリプトをPIC16F18313のように記述、バッファーを2個使用。
①Load PC Adressコマンド
PIC16F18313のLoad PC Adressのスクリプトは以下のようでした。
AAEE BB06 BB1D AAF2 BB00 AAF2 BBE0 AAF2 BB01
EE 1D 06 WRITE_BITS_LITERAL 1D 06 //Load PC Address(1D)
F2 00 WRITE_BYTE_LITERAL 00 //Adress L 0xF000*2 = 0x01E000
F2 E0 WRITE_BYTE_LITERAL E0 //Adress H
F2 01 WRITE_BYTE_LITERAL 01 //Adress U
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB01 AAE7 BB01 AAF2 BB80 AAF2 BB07 AAF2 BB00
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address(80)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 80 WRITE_BYTE_LITERAL 80 //1000.0000 -> 0000.0001 0x01 //Adress U
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 0xE0 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
②Load for NVMコマンド
PIC16F18313のLoad for NVMのスクリプトは以下のようでした。
AAEE BB06 BB02 AAF1 AAF1
EE 02 06 WRITE_BITS_LITERAL 02 06 //Load for NVM(02)
F1 WRITE_BYTE_BUFFER //Data L
F1 WRITE_BYTE_BUFFER //Data H
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB00 AAE7 BB01 AAF2 BB00 AAF1 AAF1
F2 00 WRITE_BYTE_LITERAL 00 //0000.0000 -> 0000.0000 Load for NVM(00)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 00 WRITE_BYTE_LITERAL 00 //Data U *0を書き込み
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
③Read from NVMコマンド
PIC16F18313のLoad for NVMのスクリプトは以下のようでした。
AAEE BB06 BB04 AAF0 AAF0
EE 04 06 WRITE_BITS_LITERAL 04 06 //Read from NVM(04)
F0 READ_BYTE_BUFFER //Data L
F0 READ_BYTE_BUFFER //Data H
現状のデータ転送方式(LSBファースト)を考慮して、PIC16F18857では以下のようにすればよいと思われます。
AAF2 BB3F AAE7 BB01 AAEF AAF0 AAF0
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM(FC)
E7 01 DELAY_SHORT 01
EF READ_BYTE //Data U *空読み(バッファーにストアしない)
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
④その他のコマンド
LAB<-->MSB のみ並び替え
F2 18 WRITE_BYTE_LITERAL 18 //0001.1000 -> 0001.1000 Bulk Erase Memory(18)
F2 0F WRITE_BYTE_LITERAL 0F //0000.1111 -> 1111.0000 Raw Erase Memory(F0)
F2 1F WRITE_BYTE_LITERAL 1F //0001.1111 -> 1111.1000 Increment Address(F8)
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 Begin Program(E0)
<PIC16F18313とPIC16F18857のICSPコマンドの相似点を利用した書き込み方法2>
○ホスト側の変更例: バッファーの入れ替えとビットリバース
public static void ReadConfigOutsideProgMem()
{
RunScript(KONST.PROG_ENTRY, 1);
RunScript(KONST.CONFIG_RD, 1);
UploadData();
RunScript(KONST.PROG_EXIT, 1);
int configWords = DevFile.PartsList[ActivePart].ConfigWords;
int bufferIndex = 2; // report starts on index 1, which is #bytes uploaded.
for (int word = 0; word < configWords; word++)
{
uint config = (uint)Usb_read_array[bufferIndex++];
config |= (uint)Usb_read_array[bufferIndex++] << 8;
//$$$Bequest333
if (DevFile.Families[GetActiveFamily()].FamilyName == "Midrange/1.8V Min MSB1st")
{
config = reverse16Bits(config);
}
//$$$
if (DevFile.Families[GetActiveFamily()].ProgMemShift > 0)
{
config = (config >> 1) & DevFile.Families[GetActiveFamily()].BlankValue;
}
DeviceBuffers.ConfigWords[word] = config;
}
}
----------------------------------------------------------------------------------------------------------
if (DevFile.Families[GetActiveFamily()].ProgMemShift > 0)
{ // baseline & midrange
configWord |= (~(uint)DevFile.PartsList[ActivePart].ConfigMasks[i] & ~DevFile.PartsList[ActivePart].BandGapMask);
if (!FamilyIsMCP())
configWord &= DevFile.Families[GetActiveFamily()].BlankValue;
configWord = configWord << 1;
}
//$$$Bequest333
if (DevFile.Families[GetActiveFamily()].FamilyName == "Midrange/1.8V Min MSB1st")
{
configWord = reverse16Bits(configWord);
}
//$$$
configBuffer[j++] = (byte)(configWord & 0xFF);
configBuffer[j++] = (byte)((configWord >> 8) & 0xFF);
checksumPk2Go += (byte)(configWord & 0xFF);
checksumPk2Go += (byte)((configWord >> 8) & 0xFF);
----------------------------------------------------------------------------------------------------------
//$$$Bequest333
private static uint reverse16Bits(uint v)
{
v = ((v & 0x0000ff00) >> 8) | ((v & 0x000000ff) << 8);
v = ((v & 0x0000f0f0) >> 4) | ((v & 0x00000f0f) << 4);
v = ((v & 0x0000cccc) >> 2) | ((v & 0x00003333) << 2);
v = ((v & 0x0000aaaa) >> 1) | ((v & 0x00005555) << 1);
return v;
}
//$$$
長くなりましたのでその2に続きます
