PIC18F24K42をPICKIT2で焼くTIPS
私はPIC18F24K42を保有しておらず、この先しばらく使用予定も無いのですが、
ある方から「PIC18F24K42に焼くことは出来ないか」と相談を持ちかけられました。
この方と議論するなかで、こうすればうまくいけんじゃね
という手ごたえを得ましたのでTIPSとして紹介します。
はじめに、
PIC18F24/25/26/27K42はPIC18Fシリーズにおける最新のデバイスで、
18シリーズのWレジスタを介した従来の書き込み方式から、
8ビット長のICSPコマンド搭載の書き込み方式に大幅に仕様変更されました。
※PIC18F4X/5XK42,PIC18F6XK40も同じ書き込み方式を採用しています。
参考までに下にPIC18F24/25K42のコマンド表を載せますが、アレッ!これどっかで見たような...

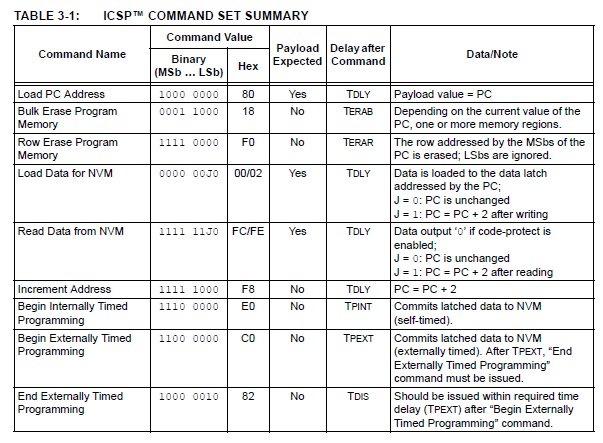

○PIC18F24/25K42のICSPコマンド

やっぱり、このICSPコマンドはPIC16F188XXのICSPコマンドとまったく同じものでした。
データ転送順もMSBファーストで同じ。

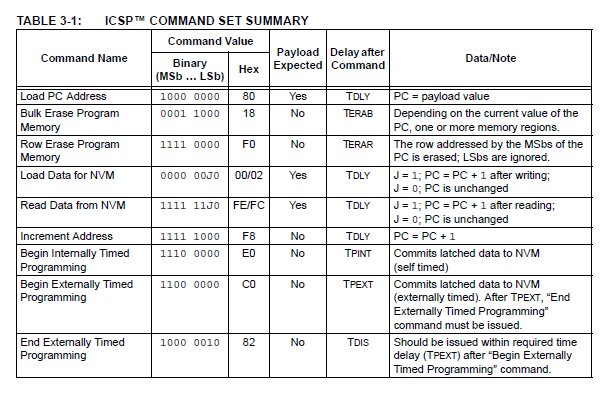

○PIC16F188XXのICSPコマンド

表中で、わずかにアドレスの扱いが異なりますが、PIC16では14ビットを1アドレスに割り当てて
いるのに対し、PIC18では8ビットを1アドレスに割り当てているための違いであり、実は両者はまったく同じものです。
○PIC18F24K42のICSPデータをいかに処理するか
この命題にいちばん近い答えは、PIC16F188XXの時と同じようにデータをやり取りできるかという命題の答えです。
PIC16F188XXの時と同じようにデータをやり取りできれば、ホスト側の修正もPIC16F188XXの時と同じ箇所での修正で済むからです。
○ICSPコマンドの考察
①Load PC Adressコマンド
EEPROMのアドレスを指定するPIC16F188XXのLoad PC Adressのスクリプトは以下のようでした。
アドレスとして指定するのは実際のアドレス値の2倍。0xF000*2=0x01E0000(バイトアドレスを指定)
2018.04.01訂正 2倍の値を指定するのは、アドレス値がホスト内部でLSB側に1ビットシフトされるためでした。
AAF2 BB01 AAE7 BB01 AAF2 BB80 AAF2 BB07 AAF2 BB00
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address(80)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 80 WRITE_BYTE_LITERAL 80 //1000.0000 -> 0000.0001 0x01 //Adress U
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 0xE0 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
PIC18F24K42ではすでにバイトアドレスなので実際のアドレス値0x030000を指定すればよいと思われます。
2018.04.01訂正 2倍の値を指定するのは、アドレス値がホスト内部でLSB側に1ビットシフトされるためでした。
このためPIC18F24K42でもアドレスの2倍値を指定する必要があります。0x300000*2=0x600000
AAF2 BB01 AAE7 BB01 AAF2BB0C BB06 AAF2 BB00 AAF2 BB00
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 0C WRITE_BYTE_LITERAL 0C //0000.1100 -> 0011.0000 0x30 //Adress U
F2 06 WRITE_BYTE_LITERAL 06 //0000.0110 -> 0110.0000 0x60 //Adress U
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
②Load for NVMコマンド
PIC16F188XXのLoad for NVMのスクリプトは以下のようでした。
AAF2 BB00 AAE7 BB01 AAF2 BB00 AAF1 AAF1
F2 00 WRITE_BYTE_LITERAL 00 //0000.0000 -> 0000.0000 Load for NVM(00)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 00 WRITE_BYTE_LITERAL 00 //Data U *0を書き込み
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
PIC18F24K42では以下のようにすればよいと思われます。
AAF2 BB00 AAE7 BB01 AAEE BB07 AA00 AAF1 AAF1 AAEE BB01 AA00
F2 00 WRITE_BYTE_LITERAL 00 Load for NVM
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EE 07 00 WRITE_BITS_LITERAL 07 00 //先頭からの7ビットに0を書き出す
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
EE 01 00 WRITE_BITS_LITERAL 01 00 //最後の1ビットに0を書き出す
③Read from NVMコマンド
PIC16F188XXのRead from NVMのスクリプトは以下のようでした。
AAF2 BB3F AAE7 BB01 AAEF AAF0 AAF0
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM(FC)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EF READ_BYTE //Data U *空読み(バッファーにストアしない)
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
PIC18F24K42では以下のようにすればよいと思われます。
AAF2 BB3F AAE7 BB01 AAEB BB07 AAF0 AAF0 AAEB BB01
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EB 07 READ_BITS 7 07 //先頭からの7ビットを読み捨て
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
EB 01 READ_BITS 1 01 //最後の1ビットを読み捨て
④その他のコマンド
PIC16F188XXに同じ
○Load for NVM/Read from NVMコマンドの考察
上記のようにデータをやりとりすれば、一見良さそうに見えますが実はそうではありません。
Load for NVM/Read from NVMコマンドのペイロードでは最後のビットが必ず0でなければならない約束があるため、
Read from NVMコマンド後のバッファーの中身を比較するとPIC16Fのデータは左(MSB側)に1ビットシフトした状態となっています。
(同じようにPIC18Fのデータをシフトさせると、データのMSBが欠落する。
PIC16Fのデータとしてとり得る値は0_0x3FFF(14ビット)なのに対し、
PIC18Fのデータとしてとり得る値は0_0xFFFF(16ビット)であることに注意。)
両者の違いを解決する(ホスト内でデータ形式を完全コンパチにする)手段は、PK2devicefile.datのファミリー内で
指定するProgMemShiftの値です。
PIC16F188XXではProgMemShift=1とすることで、ホスト内部でバッファーの中身は右に1ビットシフトされ復元されます。
PIC18F24K42ではProgMemShift=0とすることで、シフトは行われず、両者のデータ形式を完全コンパチにすることができます。
○以上の考察をふまえたPIC18F24K42書き込みのための手順は以下のようになります。
①新規ファミリーの作成
PIC18F24K42用に、たとえば"PIC18F MSB1st"という名前のファミリーを新規作成。
EEMemBytesPerWord=2
EEMemAddressIncrement=2 (2018.04.08 訂正)
EEMemHexBytes=2 (2018.04.08 訂正)
EEMemAddressIncrement=1 (2018.04.08 訂正)
EEMemHexBytes=1 (2018.04.08 訂正)
ProgMemShift=0とする。
②PIC16F188XX用のスクリプトを全てコピーしてPIC18F24K42用に名前を変更。
たとえばMR_NVM_MSB_First_RdDevID1 -> 18F_NVM_MSB_First_RdDevID1 など、
名前中の数値を変更するスクリプト
MR_NVM_MSB_First_UsrIDRd4Int -> 18F_NVM_MSB_First_UsrIDRd8Int
MR_NVM_MSB_First_UsrIDWr4Int -> 18F_NVM_MSB_First_UsrIDWr8Int
MR_NVM_MSB_First_EEWr1Int -> 18F_NVM_MSB_First_EEWr2Int (2018.04.10 訂正)
アドレスの違いを修正。
UserID 0x200000
Config 0x300000
EEPROM 0x310000
DeviceID 0x3FFFFE
UserIDの個数が違うのでループの回数を修正。
上述のLoad for NVM/Read from NVMコマンドを修正。
③Parts ListアイテムにPIC18F24K42を追加。
ファミリー番号に"PIC18F MSB1st"の番号を指定
DeviceID:6CA0 -> 01.10.11.00.10.10.00.00 -> 00.00.01.01.00.11.01.10 -> 0536
EERdLocations=64 (2018.04.10 訂正)
EEWrLocations=2 (2018.04.10 訂正)
④ホストの変更
"Midrange/1.8V Min MSB1st"の場合に実行した処理を同じ箇所で"PIC18F MSB1st"の場合にも適用し、再コンパイル。
ある方から「PIC18F24K42に焼くことは出来ないか」と相談を持ちかけられました。
この方と議論するなかで、こうすればうまくいけんじゃね
という手ごたえを得ましたのでTIPSとして紹介します。
はじめに、
PIC18F24/25/26/27K42はPIC18Fシリーズにおける最新のデバイスで、
18シリーズのWレジスタを介した従来の書き込み方式から、
8ビット長のICSPコマンド搭載の書き込み方式に大幅に仕様変更されました。
※PIC18F4X/5XK42,PIC18F6XK40も同じ書き込み方式を採用しています。
参考までに下にPIC18F24/25K42のコマンド表を載せますが、アレッ!これどっかで見たような...
○PIC18F24/25K42のICSPコマンド

やっぱり、このICSPコマンドはPIC16F188XXのICSPコマンドとまったく同じものでした。
データ転送順もMSBファーストで同じ。
○PIC16F188XXのICSPコマンド

表中で、わずかにアドレスの扱いが異なりますが、PIC16では14ビットを1アドレスに割り当てて
いるのに対し、PIC18では8ビットを1アドレスに割り当てているための違いであり、実は両者はまったく同じものです。
○PIC18F24K42のICSPデータをいかに処理するか
この命題にいちばん近い答えは、PIC16F188XXの時と同じようにデータをやり取りできるかという命題の答えです。
PIC16F188XXの時と同じようにデータをやり取りできれば、ホスト側の修正もPIC16F188XXの時と同じ箇所での修正で済むからです。
○ICSPコマンドの考察
①Load PC Adressコマンド
EEPROMのアドレスを指定するPIC16F188XXのLoad PC Adressのスクリプトは以下のようでした。
アドレスとして指定するのは実際のアドレス値の2倍。0xF000*2=0x01E0000
2018.04.01訂正 2倍の値を指定するのは、アドレス値がホスト内部でLSB側に1ビットシフトされるためでした。
AAF2 BB01 AAE7 BB01 AAF2 BB80 AAF2 BB07 AAF2 BB00
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address(80)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 80 WRITE_BYTE_LITERAL 80 //1000.0000 -> 0000.0001 0x01 //Adress U
F2 07 WRITE_BYTE_LITERAL 07 //0000.0111 -> 1110.0000 0xE0 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
2018.04.01訂正 2倍の値を指定するのは、アドレス値がホスト内部でLSB側に1ビットシフトされるためでした。
このためPIC18F24K42でもアドレスの2倍値を指定する必要があります。0x300000*2=0x600000
AAF2 BB01 AAE7 BB01 AAF2
F2 01 WRITE_BYTE_LITERAL 01 //0000.0001 -> 1000.0000 Load PC Address
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 06 WRITE_BYTE_LITERAL 06 //0000.0110 -> 0110.0000 0x60 //Adress U
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress H
F2 00 WRITE_BYTE_LITERAL 00 0x00 //Adress L
②Load for NVMコマンド
PIC16F188XXのLoad for NVMのスクリプトは以下のようでした。
AAF2 BB00 AAE7 BB01 AAF2 BB00 AAF1 AAF1
F2 00 WRITE_BYTE_LITERAL 00 //0000.0000 -> 0000.0000 Load for NVM(00)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
F2 00 WRITE_BYTE_LITERAL 00 //Data U *0を書き込み
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
PIC18F24K42では以下のようにすればよいと思われます。
AAF2 BB00 AAE7 BB01 AAEE BB07 AA00 AAF1 AAF1 AAEE BB01 AA00
F2 00 WRITE_BYTE_LITERAL 00 Load for NVM
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EE 07 00 WRITE_BITS_LITERAL 07 00 //先頭からの7ビットに0を書き出す
F1 WRITE_BYTE_BUFFER //Data L *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F1 WRITE_BYTE_BUFFER //Data H *送信後にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
EE 01 00 WRITE_BITS_LITERAL 01 00 //最後の1ビットに0を書き出す
③Read from NVMコマンド
PIC16F188XXのRead from NVMのスクリプトは以下のようでした。
AAF2 BB3F AAE7 BB01 AAEF AAF0 AAF0
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM(FC)
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EF READ_BYTE //Data U *空読み(バッファーにストアしない)
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
PIC18F24K42では以下のようにすればよいと思われます。
AAF2 BB3F AAE7 BB01 AAEB BB07 AAF0 AAF0 AAEB BB01
F2 3F WRITE_BYTE_LITERAL 3F //0011.1111 -> 1111.1100 Read from NVM
E7 01 DELAY_SHORT 01 //TDLYの時間を作る
EB 07 READ_BITS 7 07 //先頭からの7ビットを読み捨て
F0 READ_BYTE_BUFFER //Data L *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
F0 READ_BYTE_BUFFER //Data H *受信前にホスト内でH<-->L 入れ替え、LAB<-->MSB 並び替え
EB 01 READ_BITS 1 01 //最後の1ビットを読み捨て
④その他のコマンド
PIC16F188XXに同じ
○Load for NVM/Read from NVMコマンドの考察
上記のようにデータをやりとりすれば、一見良さそうに見えますが実はそうではありません。
Load for NVM/Read from NVMコマンドのペイロードでは最後のビットが必ず0でなければならない約束があるため、
Read from NVMコマンド後のバッファーの中身を比較するとPIC16Fのデータは左(MSB側)に1ビットシフトした状態となっています。
(同じようにPIC18Fのデータをシフトさせると、データのMSBが欠落する。
PIC16Fのデータとしてとり得る値は0_0x3FFF(14ビット)なのに対し、
PIC18Fのデータとしてとり得る値は0_0xFFFF(16ビット)であることに注意。)
両者の違いを解決する(ホスト内でデータ形式を完全コンパチにする)手段は、PK2devicefile.datのファミリー内で
指定するProgMemShiftの値です。
PIC16F188XXではProgMemShift=1とすることで、ホスト内部でバッファーの中身は右に1ビットシフトされ復元されます。
PIC18F24K42ではProgMemShift=0とすることで、シフトは行われず、両者のデータ形式を完全コンパチにすることができます。
○以上の考察をふまえたPIC18F24K42書き込みのための手順は以下のようになります。
①新規ファミリーの作成
PIC18F24K42用に、たとえば"PIC18F MSB1st"という名前のファミリーを新規作成。
EEMemBytesPerWord=2
EEMemAddressIncrement=1 (2018.04.08 訂正)
EEMemHexBytes=1 (2018.04.08 訂正)
ProgMemShift=0とする。
②PIC16F188XX用のスクリプトを全てコピーしてPIC18F24K42用に名前を変更。
たとえばMR_NVM_MSB_First_RdDevID1 -> 18F_NVM_MSB_First_RdDevID1 など、
名前中の数値を変更するスクリプト
MR_NVM_MSB_First_UsrIDRd4Int -> 18F_NVM_MSB_First_UsrIDRd8Int
MR_NVM_MSB_First_UsrIDWr4Int -> 18F_NVM_MSB_First_UsrIDWr8Int
アドレスの違いを修正。
UserID 0x200000
Config 0x300000
EEPROM 0x310000
DeviceID 0x3FFFFE
UserIDの個数が違うのでループの回数を修正。
上述のLoad for NVM/Read from NVMコマンドを修正。
③Parts ListアイテムにPIC18F24K42を追加。
ファミリー番号に"PIC18F MSB1st"の番号を指定
DeviceID:6CA0 -> 01.10.11.00.10.10.00.00 -> 00.00.01.01.00.11.01.10 -> 0536
④ホストの変更
"Midrange/1.8V Min MSB1st"の場合に実行した処理を同じ箇所で"PIC18F MSB1st"の場合にも適用し、再コンパイル。
