PIC10F322 256ビットプログラム発振器

PIC10F322を用いた256ビットプログラム発振器です。 (2013.11.13 加筆、一部内容変更）

ご使用にはTREATERMやハイパーターミナルなどのターミナルソフトが必要です.

専用の制御プログラムを用いて操作します。

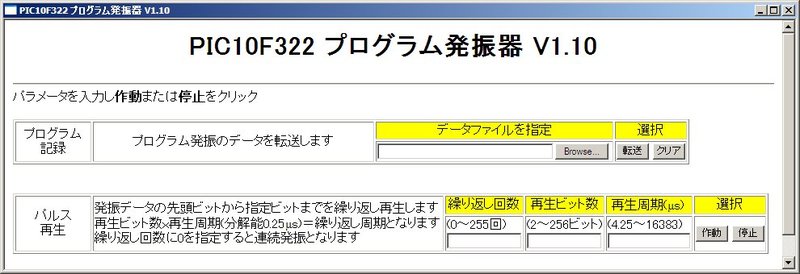

図1．制御プログラム（HTA）


図2．回路図



通信条件： ボーレート9600、8ビット、1ストップビット、ノーパリティ

先ずビットパターンを記述したデータファイルを転送します。（プログラム記録）
?ファイルを選択して、[転送]をクリック
?[クリア]をクリックすると転送したデータを消去します。

データファイルの転送が終了すると、発振出力の設定をします。（パルス再生）
?繰り返し回数、再生ビット数、再生周期を入力して[作動]をクリック
?[停止]をクリックすると出力停止。
?データは保存されていますので再び[作動]をクリックすると信号を出力します。


発振出力はRA0,発振同期出力（H→L）はRA1から得られます。
発振同期出力
255回までのバースト発振の場合：初回の発振開始に同期
連続発振の場合：毎回の発振開始に同期

発振パラメータは、繰り返し回数、再生ビット数、1ビットの保持時間です。
繰り返し回数は1～255、0を選択すると、繰り返し回数は無限回となります。
再生ビット数は2～256。
1ビットの保持時間は4.25～16383、分解能0.25μsです。

全体の発振周期は再生ビット数ｘ1ビットの保持時間ｘ0.25μsとなります。
最小周期： 8.5μs（再生ビット数2ビットｘ1ビットの保持時間4.25μs）
最大周期：4194240μs（再生ビット数256ビットｘ1ビットの保持時間16383μs）

データファイルはテキストHEX形式で、64文字（改行コードを含まない）です。（図３、図４参照）
使用文字は0～9およびa～fで2文字で1バイトを表現します。(大文字･全角文字使用不可)
データが64文字に満たない場合は文字列の最後に"."(ピリオド)を付加してください。
データの再生は、データの先頭から、文字をバイナリ表記した場合のMSBから順に指定ビット数行われます。

例）データの並びが d47.. のときのビットパターンは110101000111..となる。

図３.データファイルの例１



図４.データファイルの例２
