続PIC10F322 Ring-DDS

続Ring DDS

2013.11.26 本文修正

PIC10F322のリングオシレーターを用いたDDS バージョン1.２です。

NCOを固定デューティサイクル(FDC)モードで使用していますので、
上限周波数は2.5MHz程度(個体差あり)となります。

通信にTX=RA１,RX=RA3を使用します。発振出力はRA０(CWG1A)です。
RA2は参照入力でリングオシレーターの源クロック周波数を計測しています。
※「ＡＮ５９２に関する一考察」に記載のアルゴリズムを使用しています。
通常はRA０とRA2はショートさせた状態で使用します。

＜前回からの変更点＞
◎RA1にクロックオシレーターを接続可能なようにピン割付けを変更しました。
　今回のバージョンでは発振信号はRA0(CWG1A)より出力されます。

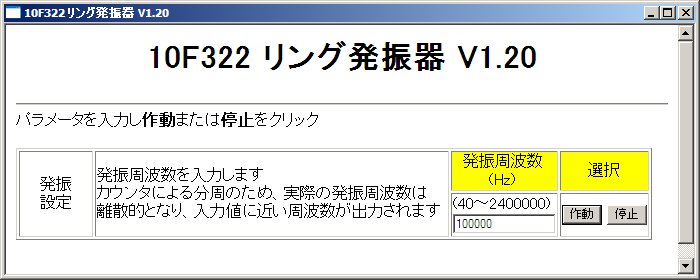

◎従来のターミナルソフトからの操作に加え、専用の制御プログラムからも制御できるようになりました。
◎プログラムの構成、考え方は前のバージョンと一緒です。

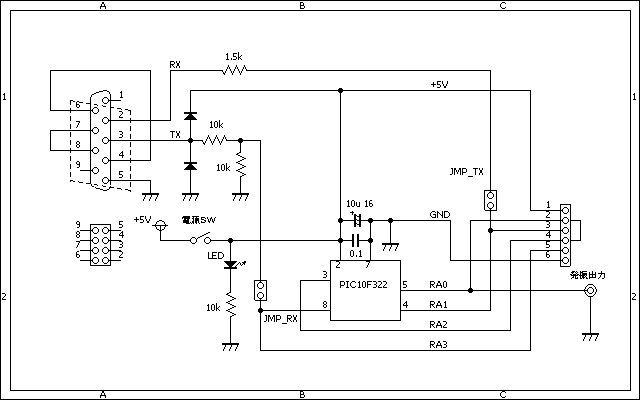

回路図


本ページに記載のソースコードを削除し、最新版を以下にアップしなおしました。
ダウンロード先

Bequest333のページ（別館）

http://hp.vector.co.jp/authors/VA058115/

https://drive.google.com/file/d/1CnWRJCkNBC0PPvhfx1jKaj-HRpxrSFH4/view?usp=drivesdk





以下は一つ前のバージョンの情報です。

＜前回からの変更点＞

前回のプログラムでは
壱．リングオシレーターの源発振周波数と発振周波数から分周値を算出。
弐．算出した分周値からNCO1INCH:NCO1INCLレジスタを設定。
の２ステップで、NCO1INCレジスタ値を決めるのに整数割り算を２回使用していました。

今回のプログラムでは整数割り算の切捨て誤差を小さくするため
被除数４８ビット、除数２４ビットの整数割り算を使用し、割り算の回数も１回に変更しました。


リングオシレーターの源発振周波数をF(Ring)、分周後の周波数をF(Div)としたとき
固定デューティサイクル(FDC)モードでのNCO1INCレジスタの値は以下の数式で表されます。

NCO1INCH:NCO1INCL ＝ (2 * 0x100000 * F(Div)) / F(Ring)

実際には上式の被除数、除数とも1/256の値を使用しています。



＜周波数計測例＞

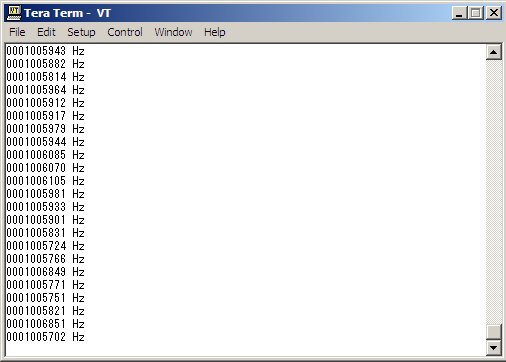

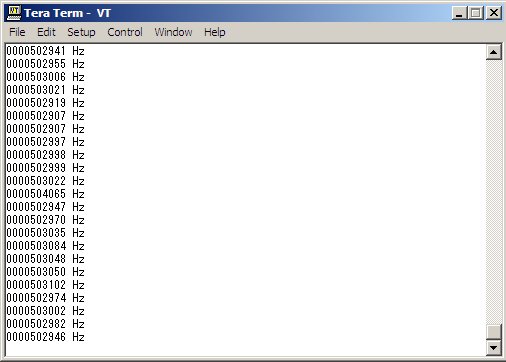

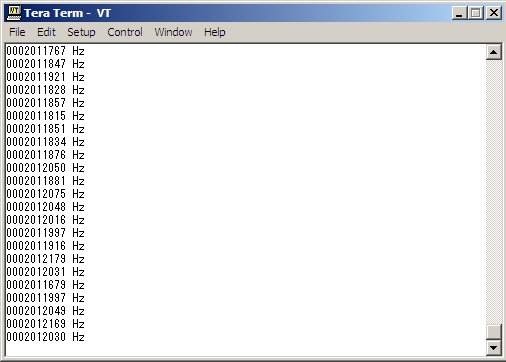

上から2MHz,1MHz,500kHz,100kHz (別ページで記載の周波数カウンタPart2を使用）























































































































.
