PIC10F322 ソフトシリアル一考察

ソフトシリアルインターフェイス

ソフトシリアルインターフェイスはPIC10F322のブートローダーで使用していますが、
更に使用するレジスタの数を減らし、プログラムステップ数も短縮できましたのでご紹介します。

ここで示す例はPIC10F322、動作クロック8MHz、受信ポートRX=PORTA,3、送信ポートTX=PORTA,2
通信条件:9600ボー、パリティなし、ストップビット1、フロー制御なしのものです。

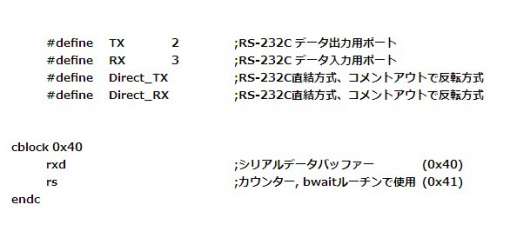

壱．設定
define文でDirect_TX,Direct_RXを定義/非定義することで直結/反転接続に対応します。
レジスタはrxdとrsのみ使用する。
PICマイコンはポート入出力の初期値が入力となるので、TXに割り当てるポートを出力に設定　する。
弐．ボーレート
ボーレートの1ビットに相当するPICマイコンのサイクル数は以下の式で求められる。

(動作クロック(MHz)/4)*1000000/ボーレート

クロック8MHz、9600ボーの場合、１ビットに相当するPICマイコンのサイクル数は

(8/4)*1000000/9600=208.333 となるので、

１ビットのディレイがこの値に近づくように設定する。

サブルーチンbwaitではCALL文を含めた遅延が200サイクルとなるように設定してある。

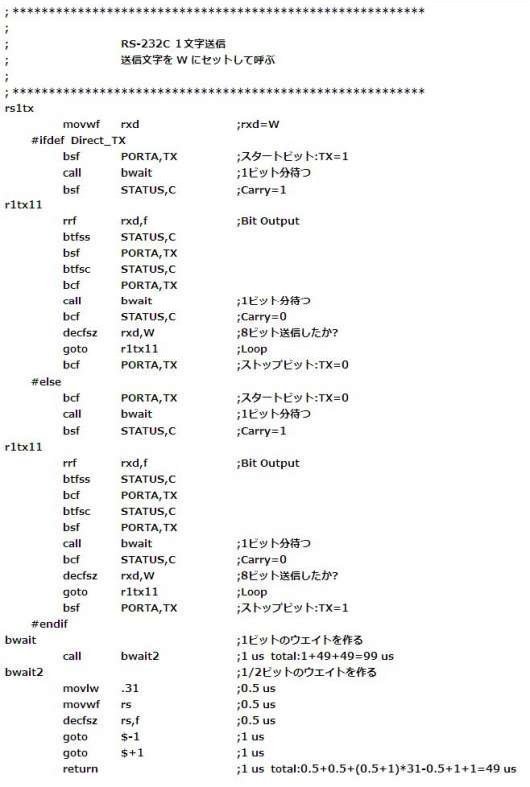

参．1バイト送信プログラム（コードサイズ21ワード） (2013.04.11改訂)(2013.04.14改訂)

Wレジスタの値をシリアル出力する。
Wレジスタのデータはrxdレジスタにコピーされ、rrf命令でLSBから順にポート出力される。

rxdレジスタのMSBには1が最初にセットされ、
2ビット目転送時には0がセットされる。
8ビット転送後には、rxd=B'00000001"となる。

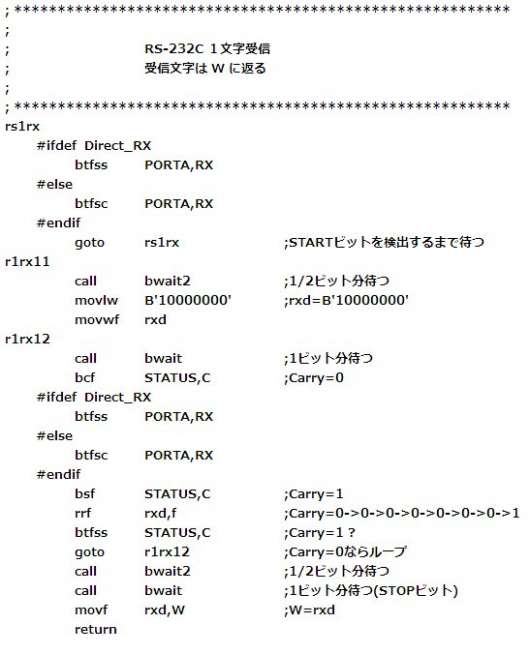

四．1バイト受信プログラム（コードサイズ16ワード）
データが来るまで受信待ちを行い、受信データをWレジスタとrxdレジスタに保存する。
受信データはrrf命令でMSB側からrxdレジスタに書き込まれる。

rxdの初期値をB'10000000"とすることで、
8ビット受信後にはrxdレジスタにデータが、キャリーフラグには1がセットされる。
(rrf命令毎のキャリーフラグの変化は0(1回目)->0->0->0->0->0->0->1(8回目)となる。)
ストップビットは読まずに時間で遅延させる。









































































































































.
