ビット列の並び替え その2

ビット列の並べ替え その２

前ページで紹介した方法を用いて、512ビット列の並べ替えを考察します。

＜考え方＞
①RAMのデータを64ビットのブロックで8つに分け、各々のブロックで行･列変換を実施
②各ブロックをビット位置により縦方向の8ビットごとのサブブロックに分割（図1）
図1のS0～Z0、以下同様にS1～Z1、･･･S7～Z7と定める（図2)
③図2で示す配列をさらに並べ替える。


図1.


図2.

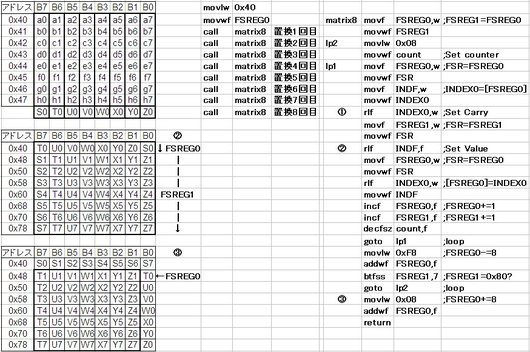

以下に図2の配列の並びを変換するプログラムを示します。
(FSREG0にRAMの先頭を指定してサブルーチンmatrix8を8回コールする。)
使用レジスタ（ユーザー定義） FSRREG0、INDEX0、FSRREG1、count

FSRREG0の値は出口で8加算されます。FSRの値はFSREG0とFSREG0+7の間を移動します。
FSRREG1の値はFSRREG0～最終アドレスまで変化し、FSRの値はFSREG0と最終アドレスの間を移動します。

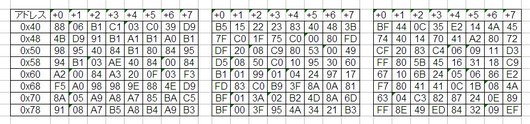

（変換結果の例:数値は16進数)
左：元データ
中：64ビットずつ行列変換後
右：512ビット行･列変換後（最終結果)
