PIC10F322専用 周波数カウンター

データシートのNCOの部分を眺めていて、ふと思いつきました。

NCOは数値制御オシレータと和訳されており、発振とか分周のイメージが頭のなかに強くあったのですが、実態は20ビットのカウンターです。

「これを周波数カウンターに使用すれば、桁の精度も得られ、プログラムも簡単になるんじゃね。」


ということでやってみました。

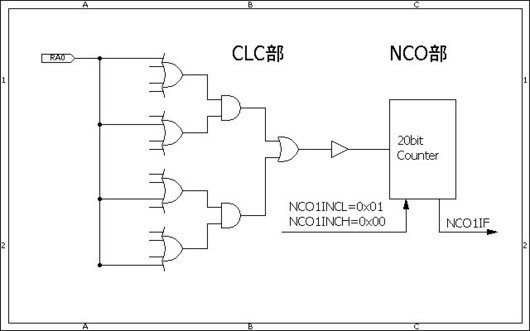

＜回路図＞



＜考え方＞
１．NCOの外部入力として許されているNCO1CLKはRA1に接続されるため、これを使うとクリスタルオシレーターの接続ができない。 入力信号をCLC回路でスルー(+バッファリング)させ、CLCの出力をNCOに入力する。
　　　　

２．CLCは常時ONとし、NCO機能のON/OFFを1秒間のゲートで操作する。

３．ゲート処理の中でNCOのオーバーフローNCO1IFを検出しカウント値に加算する。

４．データは約1秒おきにシリアルポートに出力する。 割り込みは使用しない。

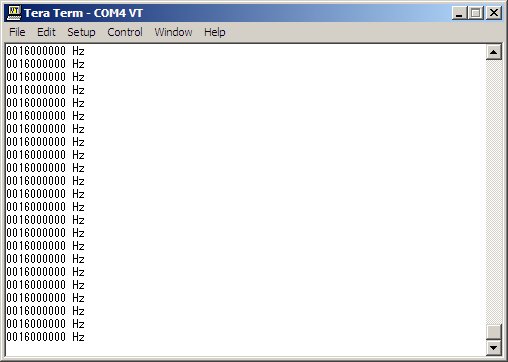

＜クリスタルオシレーターをRA0に入力したときの結果（RA1とRA0をショート)＞



2013.11.09 追記
本ページに記載のソースコードを削除し、以下にアップしなおしました。
ダウンロード先

Bequest333のページ（別館）

http://hp.vector.co.jp/authors/VA058115/

https://drive.google.com/file/d/1CRjzhnHvvQLvD7zVB66IaMFHyJdKdRNn/view?usp=drivesdk




































.
