番外 ATTINY13A用ブートローダー
番外編
このページではPICではなくATTINY13A用のブートローダーをご紹介します。

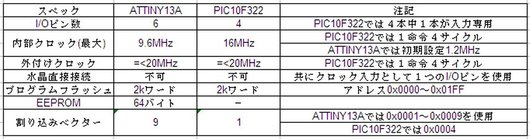

ATTINY13A用のブートローダーを構築するにあたり、PIC１０F３２２とATTINY１３Aとのスペックの違いを示します。
2013.07.07 追記
本ページの内容がTiny AVR/PIC Bootloader+に正式採用されました。
http://sourceforge.net/p/tinypicbootload/discussion/?source=navbar
PIC10F322のブートローダーをベースにしてATTINY13A用のブートローダーを作成していきますが、
重要な留意点として以下の項目が挙げられます。
１．ATTINY13A用のブートローダーではEEPROMの書き込みをサポートする必要がある。
２．ATTINY13Aリセット時にブートローダーへジャンプさせる必要があるが、割り込みベクターが0x0001に存在するため、ジャンプコードを記述する領域が0x0000の１ワードしか無い。（PIC１０F322では４ワード）
３．ともにソフトウエアでシリアルインターフェースを構成する必要があるが、ATTINY13Aの作動がPIC10F322に比べて 9.6/(16/4)= 2.4 倍以上早いので シリアルインターフェースの定数の見直しが必要。
上記２について補足しますと、 ATTINY13Aには相対ジャンプ（RJMP：1ワード記述）間接ジャンプ（IJMP：3ワード記述）の２種類のジャンプがあるのですが、先述の割り込みベクター位置との兼ね合いからIJMP命令を記述するためには先ずRJMP命令で割り込みベクター以外の場所にジャンプしてから改めてIJMP命令を実行するという、いわゆる２段ジャンプの記述が必要となります。 一方RJMPで許される相対アドレスは12ビット（-2048～+2047)である為（IJMPは全域可)プログラムフラッシュメモリのサイズがATTINY13Aよりも大きなATTINY85 などではフラッシュメモリの最後部にブートローダーが配置できません。
上記３について補足しますと、PIC10F322/８MHｚではボーレート9600の場合１バイトあたりのサイクル数は、
（8/4）*1000 *1000/9600=208サイクルでしたが、ATTINY13Aでは同9.6*1000*1000/9600=1000サイクルとなります。
４．更にもうひとつの重要な問題点としてクロック発振周波数の問題が挙げられます。ATTINY13Aの工場校正値では
５Vで使用した場合、発振周波数が低めに設定される傾向がありますので、OSCCALレジスターの値を書き換える必要が
あります。OSCCALの校正値をブートローダー中に記述します。校正値は個体差がありますので、AATTINY13Aの場合は固体ごとにカスタムメイドのブートローダーとなります。
５．ブートローダーのホストプログロム
ファームウエアの留意点は以上ですが、ホスト側のプログラムも留意する必要があります。
幸いなことにオープンソースのTiny PIC Bootloader+というすばらしいホストプラグラムがありますので
これを改造して使わせてもらいました。改造の詳細についてはこのページで述べませんが、
改造のポイントを記述します。（新PIC10F322tinybldその２のページの記述も参考になります。）
①PIC10F322ではHEXファイル（転送するファイル）の先頭（0x0000）からの４ワードをアドレス0x019C～0x019Fの領域に強制コピーしていたが、ATTINY13Aではこれを止める。
②PIC10F322ではアドレス0x0000～0x0002の3ワードのコードをブートローダーへのジャンプコードに強制置換していたが、ATTINY13Aでは0x0000の1ワードのみ ブートローダーへのジャンプコードに 強制置換する。
③ATTINY13AのコンパイラではEEPROMのデータ(HEX)とプログラムコードのデータ(EEP)が別々に出力される。
このEEPファイルのデータを、非拡張ミッドレンジのPIC16F同様に、アドレス0x2100からコーディングされているように見せかける必要がある。
＜ブートローダーのソースプログラム＞
; change these lines accordingly to your application
.include "tn13adef.inc"
.equ IdTypePIC=0x12 ; must exists in "piccodes.ini"
#define max_flash 0x200 ; in WORDS, not bytes!!! (= 'max flash memory' from "piccodes.ini" divided by 2)
.equ xtal = 9600000 ; you may also want to change: _HS_OSC _XT_OSC
.equ baud = 9600 ; standard TinyBld baud rates: 115200 or 19200
.equ Calib = 0x66 ; 9.6MHz Calibration value
#define TX 3 ; ATTINY13A TX Data output pin (i.e. 2 = PORTB,2)
#define RX 4 ; ATTINY13A RX Data input pin (i.e. 3 = PORTB,3)
#define Direct_TX ; RS-232C TX Direct Connection(No use MAX232)
#define Direct_RX ; RS-232C RX Direct Connection(No use MAX232)
; The above 10 lines can be changed and buid a bootloader for the desired frequency
;********************************************************************
; Tiny Bootloader ATTINY13A Size=100words
;
; This program is only available in Tiny PIC Bootloader +.
;
; Tiny PIC Bootloader +
; https://sourceforge.net/projects/tinypicbootload/
;
; !!!!! Set Fuse Bit SELFPRGEN=0,CKDIV8=1 and 9.6MHz Calibration value !!!!!
;
; Please add the following line to piccodes.ini
;
; $12, B, ATTINY 13, $400, 64, default, 32,
;
;********************************************************************
#define first_address max_flash-100 ; 100 word in size
#define crc r20
#define cnt1 r21
#define flag r22
#define count r23
#define cn r24
#define rxd r25
.cseg
;0000000000000000000000000 RESET 00000000000000000000000000
.org 0x0000 ;;Reset vector
RJMP IntrareBootloader
;&&&&&&&&&&&&&&&&&&&&&&& START &&&&&&&&&&&&&&&&&
;---------------------- Bootloader ----------------------
;
;PC_flash: C1h AddrH AddrL nr ...(DataLo DataHi)... crc
;PIC_response: id K K
.org first_address
; nop
; nop
; nop
; nop
.org first_address+4
IntrareBootloader:
RCALL INITReceive ; wait for computer
SUBI rxd,0xC1 ; Expect C1
BREQ PC+2 ; skip if C1
RJMP way_to_exit ; connection errer or timeout
LDI rxd,IdTypePIC ; send IdType
RCALL rs1tx
MainLoop:
LDI rxd,'K' ; send 'K'
mainl:
RCALL rs1tx
CLR crc ; clear Checksum
RCALL Receive ; get ADR_H
MOV r31,rxd ; set r31
MOV flag,rxd ; set flag
RCALL Receive ; get ADR_L
MOV r30,rxd ; set r30
OUT EEARL,rxd ; set EEARL
CLC ; set PCPAGE:PCWORD
ROL r30
ROL r31
RCALL Receive ; get count
MOV count,rxd ; set count
rcvoct:
RCALL Receive ; get Data(L)
MOV r0,rxd ; set Data(L)
OUT EEDR,rxd ; set EEDR
RCALL Receive ; get Data(H)
MOV r1,rxd ; set Data(H)
LDI rxd,0x01 ; write buffer
RCALL ctrl_flash
ADIW r30,2 ; PCPAGE:PCWORD=PCPAGE:PCWORD+2
SUBI count,2 ; count=count-2
BRNE rcvoct ; loop
SBIW r30,32 ; PCPAGE:PCWORD=PCPAGE:PCWORD-32
RCALL Receive ; get Checksum
BRNE ziieroare ; Checksum error ?
SBRC flag,6 ; is flash ?
RJMP eeprom
flash:
LDI rxd,0x03 ; erase Flash Page
RCALL ctrl_flash
LDI rxd,0x05 ; write Flash Page
RCALL ctrl_flash
RJMP MainLoop ; loop
eeprom:
RCALL w_eeprom ; write EEPROM
RJMP MainLoop ; loop
ziieroare:
LDI rxd,'N' ; send "N"
RJMP mainl ; retry
; ********************************************************************
;
; Write EEPROM
;
; Set EEARL/EEDR and call
;
; ********************************************************************
w_eeprom:
SBI EECR,EEMPE
SBI EECR,EEPE
RET
; ********************************************************************
;
; Write and Erace flash/buffer
;
; Set R30:R31/R0:R1/rxd and call
;
; rxd:1 write buffer
; rxd:3 erase Flash Page
; rxd:5 write Flash Page
;
; ********************************************************************
ctrl_flash:
OUT SPMCSR,rxd
SPM
RET
; ********************************************************************
;
; RS-232C Send 1byte
;
; Set rxd and call
;
; ********************************************************************
rs1tx:
LDI cn,1+8+1 ; 10-bit Data
COM rxd ; Data inverce
RJMP PC+5 ; Start bit
LSR rxd ; shift right LSB to Carry [1]
#ifdef Direct_TX
brcs PC+2 ; [2/1]
cbi PORTB,TX ; set TX='0' if Carry='0' [2]
brcc PC+2 ; [2/1]
sbi PORTB,TX ; set TX='1' if Carry='1' [2]
#else
brcs PC+2
sbi PORTB,TX ; set TX='1' if Carry='0'
brcc PC+2
cbi PORTB,TX ; set TX='0' if Carry='1'
#endif
rcall bwait ; wait 1 bit [994]
dec cn ; [1]
brne PC-7 ; [2] 1+7+994+1+2=1005
bwait: ; wait 1 bit
rcall bwait2 ;3+494+494=991
bwait2: ; wait 1/2bit
push rxd ;2
ldi rxd,162 ;1
subi rxd,1 ;1
brne PC-1 ;2/1
pop rxd ;2
ret ;4 2+1+(1+2)*162-1+2+4=494
; ********************************************************************
;
; INITReceive
;
; Set TX Port
;
; ********************************************************************
INITReceive:
SBI DDRB,TX ; set TX Port
LDI rxd,Calib ; set 9.6MHz Calibration value
OUT OSCCAL,rxd
; ********************************************************************
;
; RS-232C Recieve 1byte with Timeout and Check Sum
;
; ********************************************************************
Receive:
LDI cnt1,xtal/500000+1 ; for 20MHz => 11 => 1second
rpt2:
CLR r28
CLR r29
rptc: ; check Start bit
#ifdef Direct_RX
SBIS PINB,RX
#else
SBIC PINB,RX
#endif
RJMP PC+4
RCALL r1rx11 ; get 1 byte
ADD crc,rxd ; compute checksum
RET
SBIW r28,1
BRNE rptc
DEC cnt1
BRNE rpt2
way_to_exit:
RJMP first_address ; timeout:exit in all other cases
; ********************************************************************
;
; RS-232C Recieve 1byte
;
; Return in rxd
;
; ********************************************************************
rs1rx:
#ifdef Direct_RX
SBIS PINB,RX
#else
SBIC PINB,RX
#endif
RJMP PC-1 ; wait Start bit
r1rx11:
RCALL bwait2 ; wait 1/2 bit
LDI cn,9 ; 9-bit Data
ROR rxd ; set Data [1]
RCALL bwait ; wait 1 bit and set Carry=0 [994]
#ifdef Direct_RX
SBIS PINB,RX ; [2/3]
#else
SBIC PINB,RX
#endif
SEC ; [1]
DEC cn ; [1]
BRNE PC-5 ; [2] 1+994+3+1+1+2=1002
RET
; ********************************************************************
; After reset
; Do not expect the memory to be zero,
; Do not expect registers to be initialised like in catalog.
＜ＨＥＸコード：上記ソースのコンパイル結果＞
:020000020000FC
:020000009FC19E
:1003400043D0915C09F04FC092E12CD09BE42AD0BD
:1003500044273DD0F92F692F3AD0E92F9EBB8894CE
:10036000EE1FFF1F34D0792F32D0092E9DBB2FD026
:10037000192E91E014D032967250B1F7B09727D071
:1003800049F466FD05C093E00AD095E008D0DECFC1
:1003900003D0DCCF9EE4DBCFE29AE19A089597BFC9
:1003A000E89508958AE0909504C0969508F0C39862
:1003B00008F4C39A02D08A95C1F700D09F9392EABD
:1003C0009150F1F79F910895BB9A96E691BF54E141
:1003D000CC27DD27B49B03C009D0490F089521978E
:1003E000C9F75A95A9F7A8CFB49BFECFE7DF89E0FC
:0E03F0009795E3DFB49B08948A95D1F70895A2
:00000001FF

このページではPICではなくATTINY13A用のブートローダーをご紹介します。
ATTINY13A用のブートローダーを構築するにあたり、PIC１０F３２２とATTINY１３Aとのスペックの違いを示します。
2013.07.07 追記
本ページの内容がTiny AVR/PIC Bootloader+に正式採用されました。
http://sourceforge.net/p/tinypicbootload/discussion/?source=navbar
PIC10F322のブートローダーをベースにしてATTINY13A用のブートローダーを作成していきますが、
重要な留意点として以下の項目が挙げられます。
１．ATTINY13A用のブートローダーではEEPROMの書き込みをサポートする必要がある。
２．ATTINY13Aリセット時にブートローダーへジャンプさせる必要があるが、割り込みベクターが0x0001に存在するため、ジャンプコードを記述する領域が0x0000の１ワードしか無い。（PIC１０F322では４ワード）
３．ともにソフトウエアでシリアルインターフェースを構成する必要があるが、ATTINY13Aの作動がPIC10F322に比べて 9.6/(16/4)= 2.4 倍以上早いので シリアルインターフェースの定数の見直しが必要。
上記２について補足しますと、 ATTINY13Aには相対ジャンプ（RJMP：1ワード記述）間接ジャンプ（IJMP：3ワード記述）の２種類のジャンプがあるのですが、先述の割り込みベクター位置との兼ね合いからIJMP命令を記述するためには先ずRJMP命令で割り込みベクター以外の場所にジャンプしてから改めてIJMP命令を実行するという、いわゆる２段ジャンプの記述が必要となります。 一方RJMPで許される相対アドレスは12ビット（-2048～+2047)である為（IJMPは全域可)プログラムフラッシュメモリのサイズがATTINY13Aよりも大きなATTINY85 などではフラッシュメモリの最後部にブートローダーが配置できません。
上記３について補足しますと、PIC10F322/８MHｚではボーレート9600の場合１バイトあたりのサイクル数は、
（8/4）*1000 *1000/9600=208サイクルでしたが、ATTINY13Aでは同9.6*1000*1000/9600=1000サイクルとなります。
４．更にもうひとつの重要な問題点としてクロック発振周波数の問題が挙げられます。ATTINY13Aの工場校正値では
５Vで使用した場合、発振周波数が低めに設定される傾向がありますので、OSCCALレジスターの値を書き換える必要が
あります。OSCCALの校正値をブートローダー中に記述します。校正値は個体差がありますので、AATTINY13Aの場合は固体ごとにカスタムメイドのブートローダーとなります。
５．ブートローダーのホストプログロム
ファームウエアの留意点は以上ですが、ホスト側のプログラムも留意する必要があります。
幸いなことにオープンソースのTiny PIC Bootloader+というすばらしいホストプラグラムがありますので
これを改造して使わせてもらいました。改造の詳細についてはこのページで述べませんが、
改造のポイントを記述します。（新PIC10F322tinybldその２のページの記述も参考になります。）
①PIC10F322ではHEXファイル（転送するファイル）の先頭（0x0000）からの４ワードをアドレス0x019C～0x019Fの領域に強制コピーしていたが、ATTINY13Aではこれを止める。
②PIC10F322ではアドレス0x0000～0x0002の3ワードのコードをブートローダーへのジャンプコードに強制置換していたが、ATTINY13Aでは0x0000の1ワードのみ ブートローダーへのジャンプコードに 強制置換する。
③ATTINY13AのコンパイラではEEPROMのデータ(HEX)とプログラムコードのデータ(EEP)が別々に出力される。
このEEPファイルのデータを、非拡張ミッドレンジのPIC16F同様に、アドレス0x2100からコーディングされているように見せかける必要がある。
＜ブートローダーのソースプログラム＞
; change these lines accordingly to your application
.include "tn13adef.inc"
.equ IdTypePIC=0x12 ; must exists in "piccodes.ini"
#define max_flash 0x200 ; in WORDS, not bytes!!! (= 'max flash memory' from "piccodes.ini" divided by 2)
.equ xtal = 9600000 ; you may also want to change: _HS_OSC _XT_OSC
.equ baud = 9600 ; standard TinyBld baud rates: 115200 or 19200
.equ Calib = 0x66 ; 9.6MHz Calibration value
#define TX 3 ; ATTINY13A TX Data output pin (i.e. 2 = PORTB,2)
#define RX 4 ; ATTINY13A RX Data input pin (i.e. 3 = PORTB,3)
#define Direct_TX ; RS-232C TX Direct Connection(No use MAX232)
#define Direct_RX ; RS-232C RX Direct Connection(No use MAX232)
; The above 10 lines can be changed and buid a bootloader for the desired frequency
;********************************************************************
; Tiny Bootloader ATTINY13A Size=100words
;
; This program is only available in Tiny PIC Bootloader +.
;
; Tiny PIC Bootloader +
; https://sourceforge.net/projects/tinypicbootload/
;
; !!!!! Set Fuse Bit SELFPRGEN=0,CKDIV8=1 and 9.6MHz Calibration value !!!!!
;
; Please add the following line to piccodes.ini
;
; $12, B, ATTINY 13, $400, 64, default, 32,
;
;********************************************************************
#define first_address max_flash-100 ; 100 word in size
#define crc r20
#define cnt1 r21
#define flag r22
#define count r23
#define cn r24
#define rxd r25
.cseg
;0000000000000000000000000 RESET 00000000000000000000000000
.org 0x0000 ;;Reset vector
RJMP IntrareBootloader
;&&&&&&&&&&&&&&&&&&&&&&& START &&&&&&&&&&&&&&&&&
;---------------------- Bootloader ----------------------
;
;PC_flash: C1h AddrH AddrL nr ...(DataLo DataHi)... crc
;PIC_response: id K K
.org first_address
; nop
; nop
; nop
; nop
.org first_address+4
IntrareBootloader:
RCALL INITReceive ; wait for computer
SUBI rxd,0xC1 ; Expect C1
BREQ PC+2 ; skip if C1
RJMP way_to_exit ; connection errer or timeout
LDI rxd,IdTypePIC ; send IdType
RCALL rs1tx
MainLoop:
LDI rxd,'K' ; send 'K'
mainl:
RCALL rs1tx
CLR crc ; clear Checksum
RCALL Receive ; get ADR_H
MOV r31,rxd ; set r31
MOV flag,rxd ; set flag
RCALL Receive ; get ADR_L
MOV r30,rxd ; set r30
OUT EEARL,rxd ; set EEARL
CLC ; set PCPAGE:PCWORD
ROL r30
ROL r31
RCALL Receive ; get count
MOV count,rxd ; set count
rcvoct:
RCALL Receive ; get Data(L)
MOV r0,rxd ; set Data(L)
OUT EEDR,rxd ; set EEDR
RCALL Receive ; get Data(H)
MOV r1,rxd ; set Data(H)
LDI rxd,0x01 ; write buffer
RCALL ctrl_flash
ADIW r30,2 ; PCPAGE:PCWORD=PCPAGE:PCWORD+2
SUBI count,2 ; count=count-2
BRNE rcvoct ; loop
SBIW r30,32 ; PCPAGE:PCWORD=PCPAGE:PCWORD-32
RCALL Receive ; get Checksum
BRNE ziieroare ; Checksum error ?
SBRC flag,6 ; is flash ?
RJMP eeprom
flash:
LDI rxd,0x03 ; erase Flash Page
RCALL ctrl_flash
LDI rxd,0x05 ; write Flash Page
RCALL ctrl_flash
RJMP MainLoop ; loop
eeprom:
RCALL w_eeprom ; write EEPROM
RJMP MainLoop ; loop
ziieroare:
LDI rxd,'N' ; send "N"
RJMP mainl ; retry
; ********************************************************************
;
; Write EEPROM
;
; Set EEARL/EEDR and call
;
; ********************************************************************
w_eeprom:
SBI EECR,EEMPE
SBI EECR,EEPE
RET
; ********************************************************************
;
; Write and Erace flash/buffer
;
; Set R30:R31/R0:R1/rxd and call
;
; rxd:1 write buffer
; rxd:3 erase Flash Page
; rxd:5 write Flash Page
;
; ********************************************************************
ctrl_flash:
OUT SPMCSR,rxd
SPM
RET
; ********************************************************************
;
; RS-232C Send 1byte
;
; Set rxd and call
;
; ********************************************************************
rs1tx:
LDI cn,1+8+1 ; 10-bit Data
COM rxd ; Data inverce
RJMP PC+5 ; Start bit
LSR rxd ; shift right LSB to Carry [1]
#ifdef Direct_TX
brcs PC+2 ; [2/1]
cbi PORTB,TX ; set TX='0' if Carry='0' [2]
brcc PC+2 ; [2/1]
sbi PORTB,TX ; set TX='1' if Carry='1' [2]
#else
brcs PC+2
sbi PORTB,TX ; set TX='1' if Carry='0'
brcc PC+2
cbi PORTB,TX ; set TX='0' if Carry='1'
#endif
rcall bwait ; wait 1 bit [994]
dec cn ; [1]
brne PC-7 ; [2] 1+7+994+1+2=1005
bwait: ; wait 1 bit
rcall bwait2 ;3+494+494=991
bwait2: ; wait 1/2bit
push rxd ;2
ldi rxd,162 ;1
subi rxd,1 ;1
brne PC-1 ;2/1
pop rxd ;2
ret ;4 2+1+(1+2)*162-1+2+4=494
; ********************************************************************
;
; INITReceive
;
; Set TX Port
;
; ********************************************************************
INITReceive:
SBI DDRB,TX ; set TX Port
LDI rxd,Calib ; set 9.6MHz Calibration value
OUT OSCCAL,rxd
; ********************************************************************
;
; RS-232C Recieve 1byte with Timeout and Check Sum
;
; ********************************************************************
Receive:
LDI cnt1,xtal/500000+1 ; for 20MHz => 11 => 1second
rpt2:
CLR r28
CLR r29
rptc: ; check Start bit
#ifdef Direct_RX
SBIS PINB,RX
#else
SBIC PINB,RX
#endif
RJMP PC+4
RCALL r1rx11 ; get 1 byte
ADD crc,rxd ; compute checksum
RET
SBIW r28,1
BRNE rptc
DEC cnt1
BRNE rpt2
way_to_exit:
RJMP first_address ; timeout:exit in all other cases
; ********************************************************************
;
; RS-232C Recieve 1byte
;
; Return in rxd
;
; ********************************************************************
rs1rx:
#ifdef Direct_RX
SBIS PINB,RX
#else
SBIC PINB,RX
#endif
RJMP PC-1 ; wait Start bit
r1rx11:
RCALL bwait2 ; wait 1/2 bit
LDI cn,9 ; 9-bit Data
ROR rxd ; set Data [1]
RCALL bwait ; wait 1 bit and set Carry=0 [994]
#ifdef Direct_RX
SBIS PINB,RX ; [2/3]
#else
SBIC PINB,RX
#endif
SEC ; [1]
DEC cn ; [1]
BRNE PC-5 ; [2] 1+994+3+1+1+2=1002
RET
; ********************************************************************
; After reset
; Do not expect the memory to be zero,
; Do not expect registers to be initialised like in catalog.
＜ＨＥＸコード：上記ソースのコンパイル結果＞
:020000020000FC
:020000009FC19E
:1003400043D0915C09F04FC092E12CD09BE42AD0BD
:1003500044273DD0F92F692F3AD0E92F9EBB8894CE
:10036000EE1FFF1F34D0792F32D0092E9DBB2FD026
:10037000192E91E014D032967250B1F7B09727D071
:1003800049F466FD05C093E00AD095E008D0DECFC1
:1003900003D0DCCF9EE4DBCFE29AE19A089597BFC9
:1003A000E89508958AE0909504C0969508F0C39862
:1003B00008F4C39A02D08A95C1F700D09F9392EABD
:1003C0009150F1F79F910895BB9A96E691BF54E141
:1003D000CC27DD27B49B03C009D0490F089521978E
:1003E000C9F75A95A9F7A8CFB49BFECFE7DF89E0FC
:0E03F0009795E3DFB49B08948A95D1F70895A2
:00000001FF
