番外 LPC810 EEPROM エミュレーション
LPC810のEEPROMエミュレーションプログラムを紹介します。
PICのEEPROMエミュレーションのページも参考にしてください。
<エミュレーションプログラムの仕様>
1.サイズ (128Tumbワード)(256バイト)、実行中レジスタr1とr2以外は書き換えない。
2.EEPROMアドレス 0x00~0x0E 15個
3.EEPROMデータ 最小値0x00000000、最大値0x0FFFFFFF(268435455)
4.仮想EEPROM空間
16ワード(64バイト)の連続したFlash領域を2ページ使用、
テストプログラムではPage0:0x00000D00~0x00000D3FとPage1:0x00000D40~0x00000D7Fを使用
5.機能
initial_eeprom EEPROM領域に0xFFFFFFFFを書き込み初期化する。
read_eeprom r1レジスタで指定したEEPROMアドレスのEEPROMデータをr2レジスタに書き込む。
write_eeprom r1レジスタで指定したEEPROMアドレスにr2レジスタで指定したEEPROMデータを書き込む。
6.使用レジスタ 最大3(r0,r1,r2)
r0レジスタで作業用バッファーの先頭アドレスを指定、作業用バッファーは 16+5ワード(84バイト)必要

指定した値が範囲を超えたときは書き込み読み出しを行わず、r1レジスタの値を書き換えて戻る
read/write status ----> EEPROMアドレスが0x0Eを超えた r1 |= 0x80
write status ----> EEPROMデータが0x0FFFFFFFを超えた r1 |= 0x40
読み出し時、指定したEEPROMアドレスにデータが存在しないときはr1レジスタの値を書き換えて戻る、
このときr2レジスタには0x0FFFFFFFがセットされる。
read status ----> There is no data in the specified EEaddress r1 |= 0x20
7.アセンブラでの使用例
ldr r0,=#XXXXXXXX @r0に作業用バッファーの先頭アドレスをセット
movs r1,#Y @r1にEEPROMアドレスをセット
ldr r2,=#ZZZZZZZZ @r2にEEPROMデータをセット
bl write_eeprom @サブルーチン呼び出し
8.フラッシュ内部のデータ形式
EEdata =< 0x0FFFFFFF EEdata (upper 28bits)
EEaddress < 0xF EEaddress (lower 4 bits)
EEPROM Data Format(word): [EEdata31:4|EEaddress3:0]
9.制約事項
Page0とPage1は128ワード境界に配置しなければならない。
O PAGE0=0x00000E00, PAGE1=0x00000E40
X PAGE0=0x00000E40, PAGE1=0x00000E80
O PAGE0=0x00000E80, PAGE1=0x00000EC0
X PAGE0=0x00000EC0, PAGE1=0x00000F00
O PAGE1=0x00000E00, PAGE0=0x00000E40
X PAGE1=0x00000E40, PAGE0=0x00000E80
O PAGE1=0x00000E80, PAGE0=0x00000EC0
X PAGE1=0x00000EC0, PAGE0=0x00000F00
<テスト回路>
前ページのものと一緒です。シリアル入出力にPIO0_0とPIO0_1を使用

<テストプログラムの動作> テストプログラムの動作確認にはターミナルソフトが必要です。

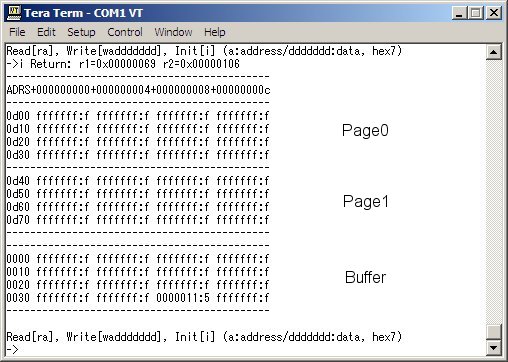

1.まず i コマンドでEEPROM領域(Page0,Page1)をクリア
i コマンド実行後は必ずPage0が書き込み読み出しに使用される。

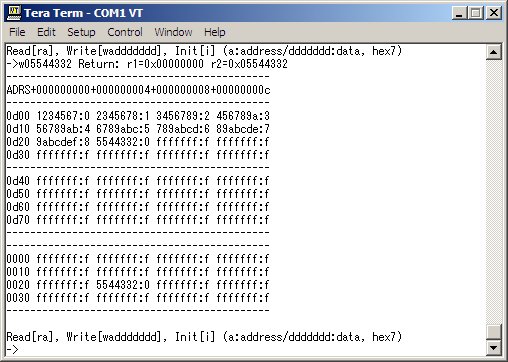

2.EEPROMにデータを書き込む、コマンドw05544332
アドレス0x0にデータ0x5544332(7桁)を書き込む、右のr1,r2は書き込み後のレジスタ値(戻り値)を示す。

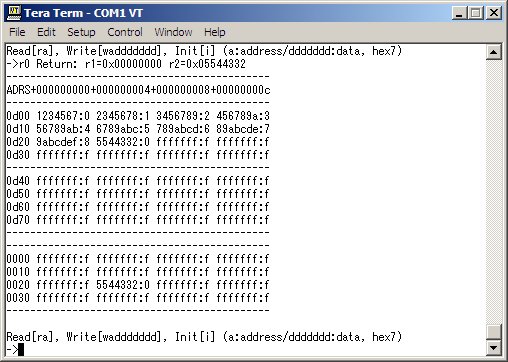

3.アドレス0x0の値を読み出す、コマンドr0
アドレス0x0には最初に0x1234567が書き込まれていたが、直前に上書きした5544332が読み出される。

4.さらに書き込みを続ける、あと1回書き込むとページ0が満杯になる。

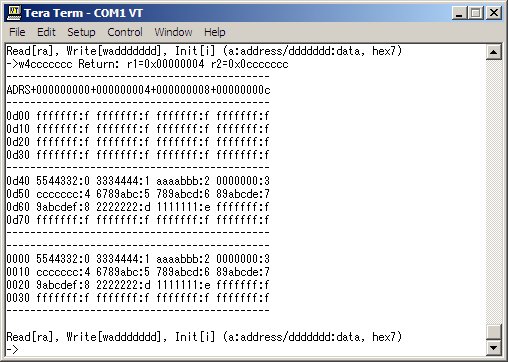

5.次のデータを書き込む。
Page0が使用できなくなるので、Page0のデータを整理してPage1にコピー。
Page0は消去される。直前に書き込まれたアドレス0x4の値0xcccccccはPage1に書き込まれている。

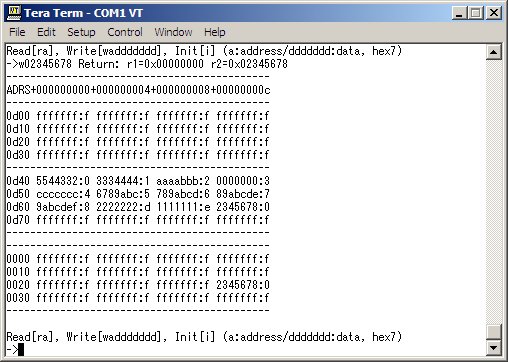

6.次のデータを書き込む、以後仮想EEPROM空間としてPage1が使用される。
アドレス0x0のデータ0x2345678がPage1に書き込まれる。
Page1が満杯になるとPage1のデータをPage0に移動し、Page1を消去、以後これを繰り返す。
Pageのサイズが許されるアドレスより常に大きい為、移動の過程でデータの欠損はない。

7.最後にもう一度イニシャライズして消去の動作を再確認

※追記
最初にハーフワード(16bit)仕様のEEPROMエミュレーションを検討したのですが、
フラッシュの書き込みをハーフワード毎に行うとデータが化けてしまうことがわかりました。

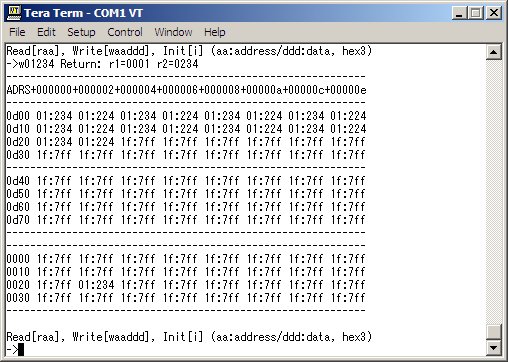

ハーフワード毎で書き込みを行った例。
アドレス0x01にデータ0x234を連続書き込み。上位ハーフワードでデータが化ける。バッファーの値は正常

ソース一式のダウンロード先
http://hp.vector.co.jp/authors/VA058115/
https://drive.google.com/file/d/1CyThVKJp-yb_WA3wZS8dY_vn44CU11vb/view?usp=drivesdk
ダウンロードしたZIPファイルは圧縮プロジェクトとしてLPCXpressoからインポートすることが可能です。
.
