続5 8ピンPICでUSB PIC12F615_USBIO
PIC12F615にUSBIOを試しに搭載してみました。

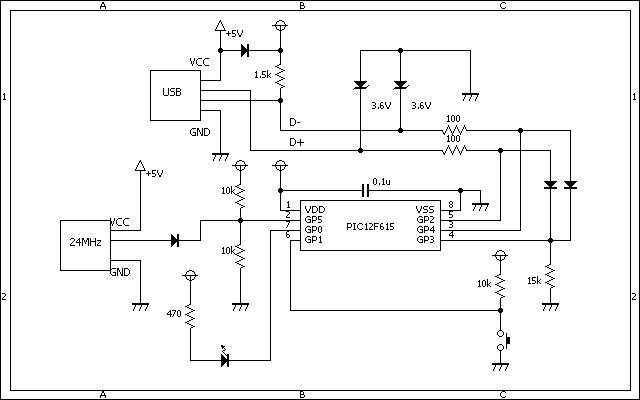

[回路図]

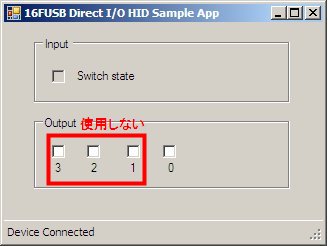

ホスト側のプログラムは16FUSBに付属の"16FUSB_HID_DioSampleAPP.exe"がそのまま使用できます。
Output-0のチェックボックスをマウスでチェックするとGPIO,0に"1"が出力され、LEDが消灯します。
GPIO,1に接続されているスイッチが切れるとInput-Swich statusの灰色のチェックボックスがチェックされます。
ダウンロード先
http://hp.vector.co.jp/authors/VA058115/
https://drive.google.com/file/d/1DSij7P-rrR3W4NsqAGD14wc5msmrcoho/view?usp=drivesdk
.
[回路図]
ホスト側のプログラムは16FUSBに付属の"16FUSB_HID_DioSampleAPP.exe"がそのまま使用できます。
Output-0のチェックボックスをマウスでチェックするとGPIO,0に"1"が出力され、LEDが消灯します。
GPIO,1に接続されているスイッチが切れるとInput-Swich statusの灰色のチェックボックスがチェックされます。
ダウンロード先
Bequest333のページ（別館）
https://drive.google.com/file/d/1DSij7P-rrR3W4NsqAGD14wc5msmrcoho/view?usp=drivesdk
.
