極小ブートローダー PIC10F322 其の5
前回のPIC12F1822を用いたUSB-シリアル変換器を簡素化しました。
この構成ではブートローダー用にTX出力1と入力ポート1のみの実装となります。
ホストプログラムの変更はありません。

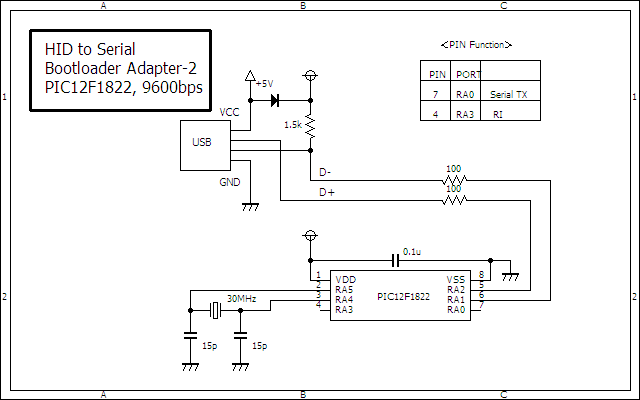

1.PIC12F1822のピン割付け
RA0:シリアル TX出力
RA1:USB D−
RA2:USB D＋
RA3:入力ポート (書き込みエラー検出用)
RA4:水晶30MHz
RA5:水晶30MHz
2015.02.18 回路図変更 コンデンサの容量を変更 33p → 15p
水晶の周波数が高いのでPICとの接続は最短にします。

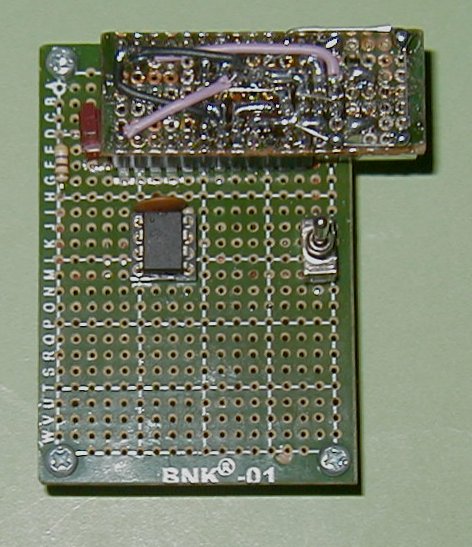

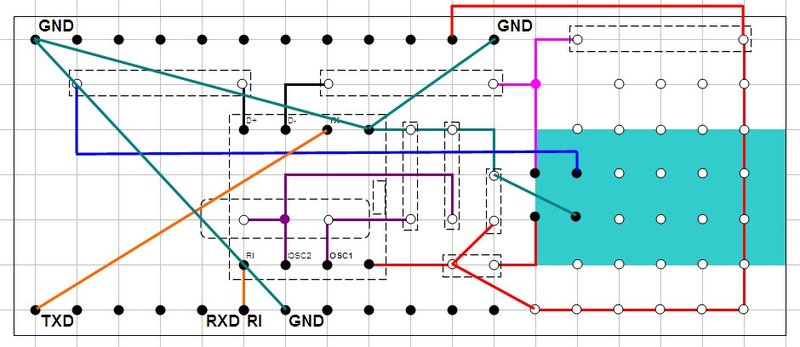

2.HID-シリアル変換器(送信のみ)の回路規模
30MHz水晶、抵抗3本、コンデンサ3個、ダイオード1個。
3.HID-シリアル変換器(送信のみ)のファームウエア変更点
水晶を直結できるようConfigを変更
USB D−のピン割付け変更
上記ソフト一式は以下からダウンロードできます。
ダウンロード先
http://hp.vector.co.jp/authors/VA058115/
https://drive.google.com/file/d/1ER1YjaZumxatvqmTNAq_EO3VjHAgTHGj/view?usp=drivesdk
この構成ではブートローダー用にTX出力1と入力ポート1のみの実装となります。
ホストプログラムの変更はありません。
1.PIC12F1822のピン割付け
RA0:シリアル TX出力
RA1:USB D−
RA2:USB D＋
RA3:入力ポート (書き込みエラー検出用)
RA4:水晶30MHz
RA5:水晶30MHz
2015.02.18 回路図変更 コンデンサの容量を変更 33p → 15p
水晶の周波数が高いのでPICとの接続は最短にします。
2.HID-シリアル変換器(送信のみ)の回路規模
30MHz水晶、抵抗3本、コンデンサ3個、ダイオード1個。
3.HID-シリアル変換器(送信のみ)のファームウエア変更点
水晶を直結できるようConfigを変更
USB D−のピン割付け変更
上記ソフト一式は以下からダウンロードできます。
ダウンロード先
Bequest333のページ（別館）
https://drive.google.com/file/d/1ER1YjaZumxatvqmTNAq_EO3VjHAgTHGj/view?usp=drivesdk
