極小ブートローダー PIC10F322 其の6

極小ブートローダー用のHID-シリアル変換器を検討していますが、ついでにシリアルTXとシリアルRXを実装した簡単な回路構成のHID-シリアル変換器をご紹介します。



このままでは極小ブートローダー用のアダプターとして使用できませんが、RX入力を汎用入力に変換するのは
ソフトウエアで容易に実現可能です。

本当はDML様のソフトで実現したかったのですが、まだ成功していませんのでソースコードは16FUSBのコードがベースになっています。
DML様のソフトに比べてメモリを多少消費しますが、12F1822なので問題ありません。
2015.01.19 追記　DMLさまのソフトに移植できました。別館のファイルを更新しました。

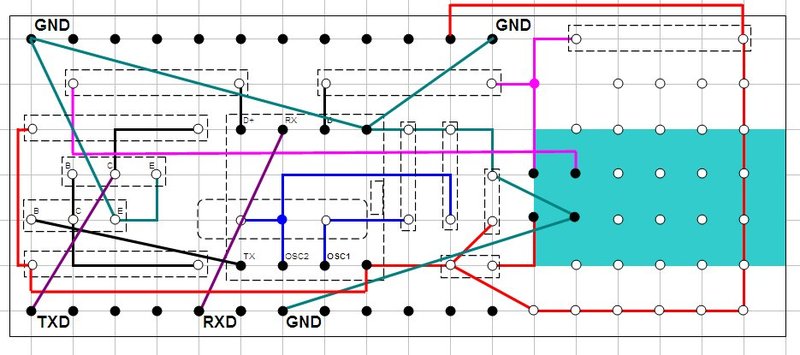

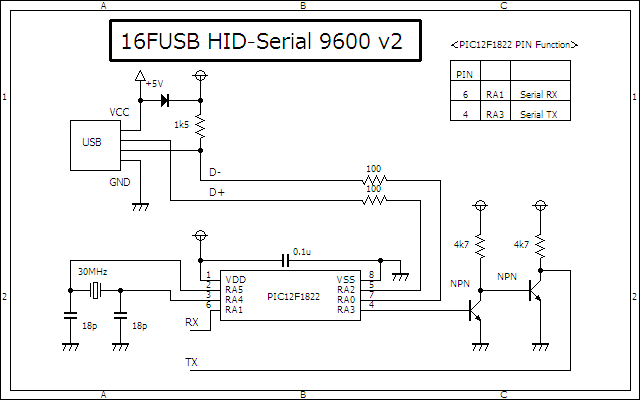

"続続続8ピンPICでUSB −30MHz+ソフトシリアル−"の焼き直しです。





●"続続続8ピンPICでUSB −30MHz+ソフトシリアル−"との相違点
?30MHzの水晶が入手できたので、PLLを使用しません。
?3.6Vのツェナーダイオードを使用しません。
?ソースコードを公開しています。

●PIC12F1822のピン配置
RA0:D−
RA1:シリアルRX
RA2:D＋
RA3:シリアルTX(ソフトウエア)
RA4:水晶接続
RA5:水晶接続


上記ソフト一式は以下からダウンロードできます。

ダウンロード先

Bequest333のページ（別館）

http://hp.vector.co.jp/authors/VA058115/

https://drive.google.com/file/d/1MCNpGAhtbRbiWzWBervCtrEUKggDI_9u/view?usp=drivesdk
