HIDアダプターについてのまとめ

HIDアダプターについてのまとめ。

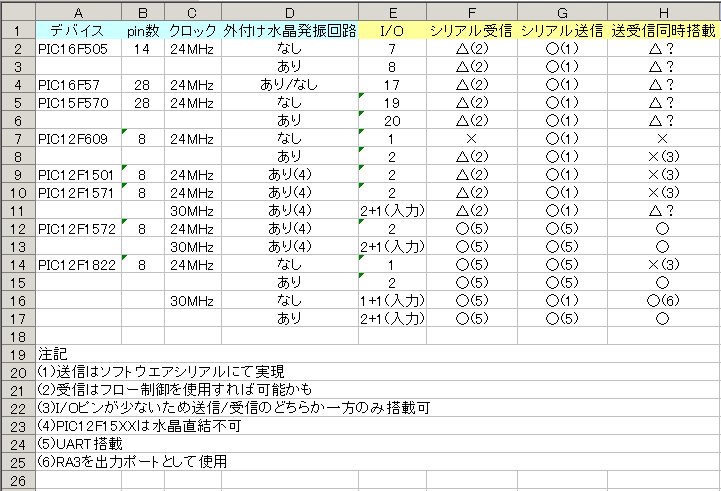

私のページで紹介した、あるいは検討を行ったPICについてまとめました。

I/Oの項目に記載される数値が自由に使えるピンの数です。

右側の項目は、上記ピンをシリアルポートとして使用することを前提に記載しています。

シリアル受信をソフトウエアで実現した場合、USBの送受信のタイミングにかかるとデータを受信できません。
USBの送受信のタイミングを避けるためにはフロー制御のための出力ポートが必要と考えます。

PIC12F1822/1840以外のデバイスについてHID-シリアルアダプタの検討を行った場合、水晶を直結できないPIC12F15XXシリーズの優位性はあまりありません。





2015.03.20 追記

PIC12F1501とPIC16F505/506で三線式のソフトウェアシリアルの動作が確認できましたので、

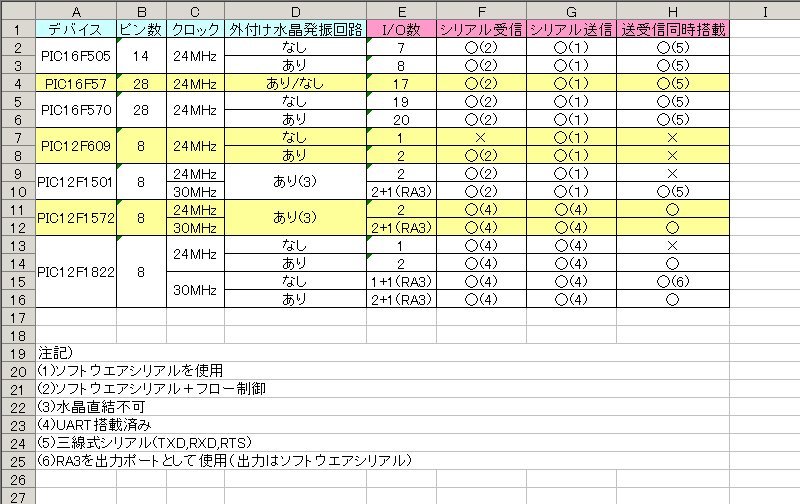

上記表を以下のように修正します。










.
