PIC10F200 電子サイコロ

私のページではLEDを用いた作例が少ないので今回LEDを用いた電子サイコロを製作しました。

ただ作るだけでは面白くないので、I/Oポートの少ないPIC10F200を用いてみました。

ダイオードは2本使用していますが、一本は短絡

＜考えかた＞
①PIC10F200のリセット端子(PA3)を入力ポートとして使用し、ここにスタートSWを接続する。
②PICの場合7つのLEDを(2,2,2,1)の組に分け、4ポートのローハイを切り替えて製作するのが一般的ですが、
２と４の出目のLEDパターンを大胆に変更します。
●一般的なサイコロの出目のパターン


●3ポートで制御した時の出目のパターン


③乱数は一般的に使用される8ビットのM系列の乱数とする。
④乱数の初期値を決めるシーダーの値は通電開始から内部でカウントアップし、
最初にスタートボタンを押したタイミングで決定される。(電源投入時初回のみ）
⑤サイコロの表示は1-2-3-4-5-6-1-2...を常にくりかえし、新しい出目は前の出目から2～7進んだ出目とする。

例えば前の出目が1でスタートボタンを押し、乱数の値が3になったら、1-2-3-4と変化し、4が出目となる。
再びスタートボタンを押し、乱数の値が7になったら、4-5-6-1-2-3-4-5と変化し、5が出目となる。

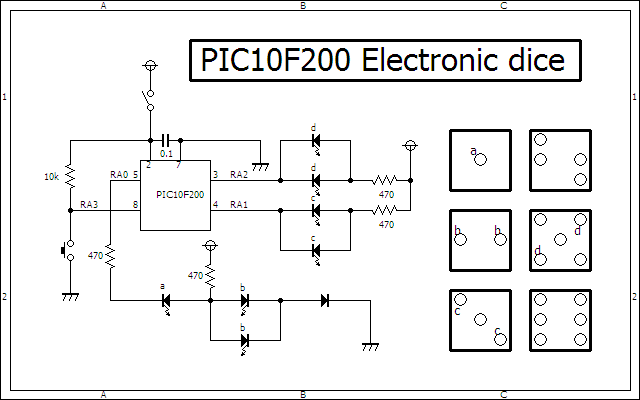

＜回路図＞ RA0に接続されるLEDはRA0の状態によりａかｂのいずれか一方のみ点灯する。



ダウンロードはこちらから


https://drive.google.com/file/d/163n1azA8Mw4KnS1SgYGiJdC3HU4Dazcc/view?usp=sharing
